Ref: EWTGUCE579
CE 579 Traitement de l'eau filtration profondeur et rinçage à contre-courant des filtres (Réf. 083.5
Avec interface PC USB et logiciel inclus
La filtration en profondeur est un procé dé unitaire important du traitement de l´ eau.
Le CE 579 permet de mettre en é vidence ce procé dé .

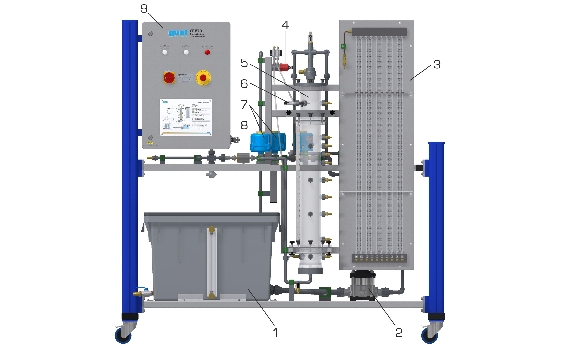

L´ eau brute pollué e par les matiè res solides est introduite depuis le haut dans un filtre à l´ aide d´ une pompe.
Lorsque l´ eau brute traverse le lit filtrant, les matiè res solides sont retenues.
L´ eau, quant à elle, traverse le lit filtrant et est é vacué e au niveau de l´ extré mité infé rieure du filtre.
L´ eau pure (filtrat) s´é coule ensuite dans un ré servoir collecteur.
Progressivement, un nombre croissant des matiè res solides se dé pose dans le lit filtrant.
Ceci entraî ne une augmentation de la ré sistance à l´é coulement du lit filtrant.
Ce phé nomè ne est mis en é vidence par la perte de pression croissante entre l´ entré e et la sortie du filtre.
Le dé bit à travers le filtre diminue.
Un rinç age à contre-courant avec l´ eau pure permet de nettoyer le lit filtrant et de ré duire à nouveau la perte de pression.
Le filtre est é quipé d´ un dispositif de mesure de la pression diffé rentielle.

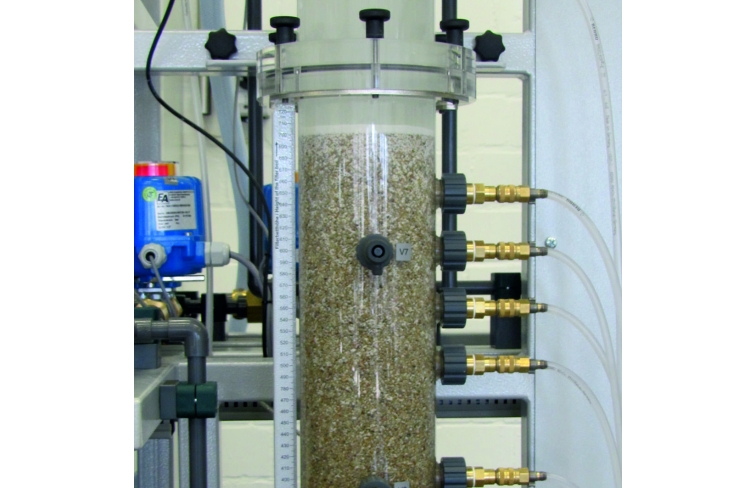

Plusieurs points de mesure de la pression sont é galement disposé s le long du lit filtrant.
Les pressions sont transmises au manomè tres à tubes grâ ce à des flexibles et sont indiqué es en hauteur de colonne d´ eau.

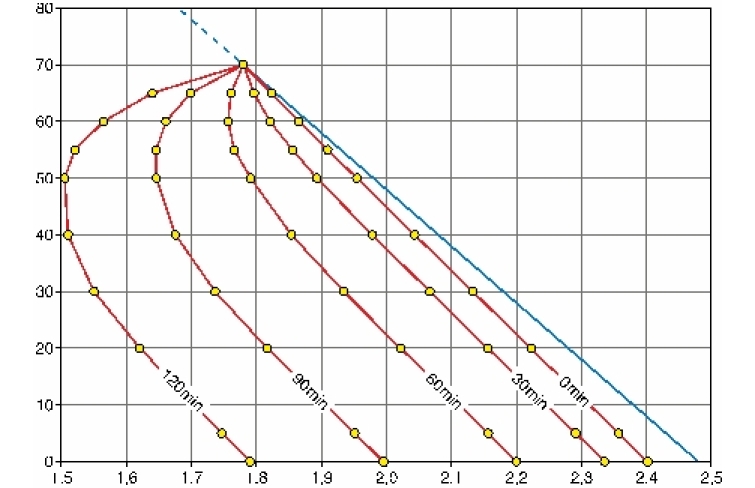

Les diagrammes de Micheau peuvent ainsi ê tre é tablis.
Le dé bit, la tempé rature, la pression diffé rentielle et la pression du systè me sont enregistré s.
La vitesse d´é coulement dans le lit filtrant peut ê tre ajusté e.
Des pré lè vements peuvent ê tre pris à tous les points pertinents.
La hauteur du lit filtrant peut ê tre lue sur une é chelle.
La hauteur du lit filtrant peut ê tre lue sur une é chelle.
Un logiciel de contrô le des é tats de fonctionnement et d´ acquisition de donné es est disponible.

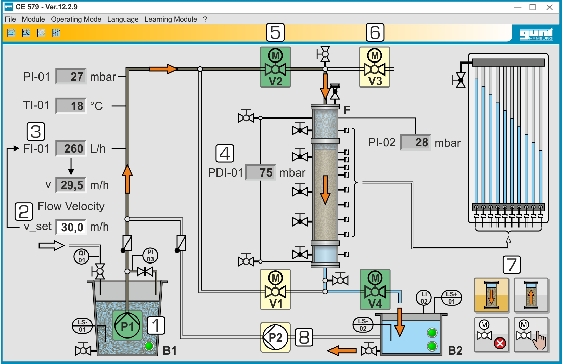

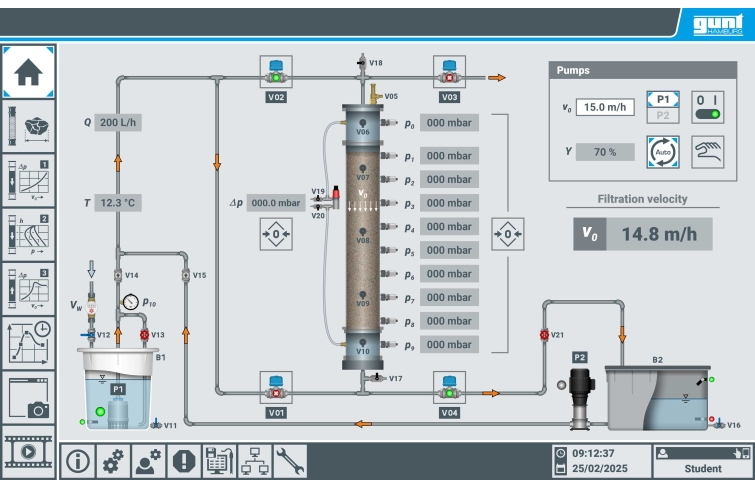

Un sché ma de processus indique en permanence l´é tat de fonctionnement des diffé rents é lé ments et les donné es enregistré es.
Il est possible d´ utiliser p.ex. du diatomite pour produire l´ eau brute.
Le CE 579 permet de mettre en é vidence ce procé dé .
L´ eau brute pollué e par les matiè res solides est introduite depuis le haut dans un filtre à l´ aide d´ une pompe.
Lorsque l´ eau brute traverse le lit filtrant, les matiè res solides sont retenues.
L´ eau, quant à elle, traverse le lit filtrant et est é vacué e au niveau de l´ extré mité infé rieure du filtre.
L´ eau pure (filtrat) s´é coule ensuite dans un ré servoir collecteur.
Progressivement, un nombre croissant des matiè res solides se dé pose dans le lit filtrant.
Ceci entraî ne une augmentation de la ré sistance à l´é coulement du lit filtrant.
Ce phé nomè ne est mis en é vidence par la perte de pression croissante entre l´ entré e et la sortie du filtre.
Le dé bit à travers le filtre diminue.
Un rinç age à contre-courant avec l´ eau pure permet de nettoyer le lit filtrant et de ré duire à nouveau la perte de pression.
Le filtre est é quipé d´ un dispositif de mesure de la pression diffé rentielle.
Plusieurs points de mesure de la pression sont é galement disposé s le long du lit filtrant.
Les pressions sont transmises au manomè tres à tubes grâ ce à des flexibles et sont indiqué es en hauteur de colonne d´ eau.
Les diagrammes de Micheau peuvent ainsi ê tre é tablis.
Le dé bit, la tempé rature, la pression diffé rentielle et la pression du systè me sont enregistré s.
La vitesse d´é coulement dans le lit filtrant peut ê tre ajusté e.
Des pré lè vements peuvent ê tre pris à tous les points pertinents.
La hauteur du lit filtrant peut ê tre lue sur une é chelle.
La hauteur du lit filtrant peut ê tre lue sur une é chelle.
Un logiciel de contrô le des é tats de fonctionnement et d´ acquisition de donné es est disponible.
Un sché ma de processus indique en permanence l´é tat de fonctionnement des diffé rents é lé ments et les donné es enregistré es.
Il est possible d´ utiliser p.ex. du diatomite pour produire l´ eau brute.
Contenu didactique / Essais
conditions de pression dans un filtre
facteurs influenç ant la perte de pression (loi de Darcy)
- dé bit
- hauteur du lit filtrant
- permé abilité du lit filtrant
dé terminer la pression dans le lit filtrant (diagramme de Micheau)
rinç age à contre-courant du filtres
- observer le processus de fluidisation
- dé terminer l´ expansion du lit filtrant
- dé terminer la vitesse d´é coulement né cessaire (vitesse de fluidisation)
Les grandes lignes
- é limination des matiè res solides par filtration en profondeur (filtre à sable)
- perte de pression: é tablissement des diagrammes de Micheau
- rinç age à contre-courant des filtres à sable
Les caracté ristiques techniques
Filtre
- diamè tre inté rieur: 106mm
- hauteur totale: 1125mm
- hauteur du lit filtrant max.: env. 700mm
Pompe d´ eau brute
- dé bit de refoulement max.: 150L/min
- hauteur de refoulement max.: 9m
Pompe de rinç age à contre-courant
- dé bit de refoulement max.: 40L/min
- hauteur de refoulement max.: 10m
Ré servoirs pour l´ eau brute et l´ eau pure
- volume: 180L chacun
Plages de mesure
- débit: 0...1300L/h
- manomè tres à tubes: 10x 0...1260mmCE
- pression différentielle: -1...1bar
- pression du système: 0...2,5bar
- température: 0...100º C
- hauteur du lit filtrant: 0...720mm
230V, 50Hz, 1 phase
conditions de pression dans un filtre
facteurs influenç ant la perte de pression (loi de Darcy)
- dé bit
- hauteur du lit filtrant
- permé abilité du lit filtrant
dé terminer la pression dans le lit filtrant (diagramme de Micheau)
rinç age à contre-courant du filtres
- observer le processus de fluidisation
- dé terminer l´ expansion du lit filtrant
- dé terminer la vitesse d´é coulement né cessaire (vitesse de fluidisation)
Les grandes lignes
- é limination des matiè res solides par filtration en profondeur (filtre à sable)
- perte de pression: é tablissement des diagrammes de Micheau
- rinç age à contre-courant des filtres à sable
Les caracté ristiques techniques
Filtre
- diamè tre inté rieur: 106mm
- hauteur totale: 1125mm
- hauteur du lit filtrant max.: env. 700mm
Pompe d´ eau brute
- dé bit de refoulement max.: 150L/min
- hauteur de refoulement max.: 9m
Pompe de rinç age à contre-courant
- dé bit de refoulement max.: 40L/min
- hauteur de refoulement max.: 10m
Ré servoirs pour l´ eau brute et l´ eau pure
- volume: 180L chacun
Plages de mesure
- débit: 0...1300L/h
- manomè tres à tubes: 10x 0...1260mmCE
- pression différentielle: -1...1bar
- pression du système: 0...2,5bar
- température: 0...100º C
- hauteur du lit filtrant: 0...720mm
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1900x790x1900mm (banc d´ essai)
Lxlxh: 1200x790x1200mm (unité d´ alimentation)
Poids total: env. 370kg
Necessaire au fonctionnement
raccord d´ eau, drain, PC avec Windows
Lxlxh: 1900x790x1900mm (banc d´ essai)
Lxlxh: 1200x790x1200mm (unité d´ alimentation)
Poids total: env. 370kg
Necessaire au fonctionnement
raccord d´ eau, drain, PC avec Windows
