CE 620 Extraction liquide-liquide (Réf. 083.62000)
Séparation d’un mélange de liquides à deux composants par extraction avec un solvant
Riched20 10.0.19041\viewkind4\uc1

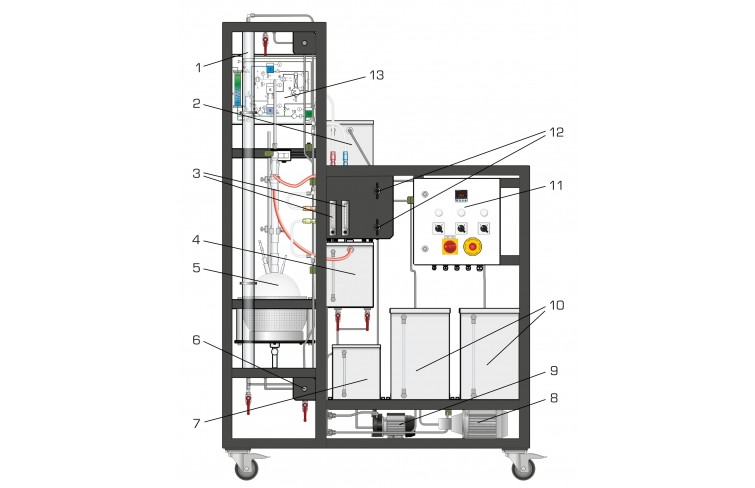

d\fs16\lang1036 Le CE 620 permet de séparer les mélanges de liquides au moyen de l´ extraction liquide-liquide.

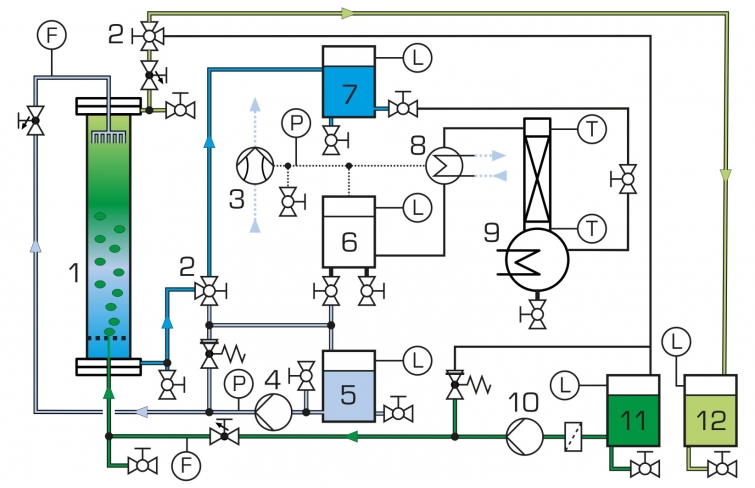

À partir du réservoir d´ alimentation, le mélange de liquides à séparer est refoulé à l´ aide d´ une pompe en bas de la colonne d´ extraction.
À cet endroit, il se déplace à contre-courant par rapport au solvant qui est transporté au moyen d'une pompe par le haut dans la colonne d´ extraction.
Le mélange à séparer est composé du soluté et de l´éluant.
L´é luant et le solvant ne sont pas solubles l´ un dans l´ autre.
Pour cette raison, une limite de phase se forme dans la colonne.
Celle-ci peut être ajustée et observée avec deux soupapes.
Le transfert du soluté dans le solvant a lieu dans la colonne.
Deux vannes à trois voies permettent d'utiliser le banc d'essai comme processus continu ou discontinu.
Une unité de distillation sert à l´ enrichissement du soluté dans l´ extrait.
Elle est composée d´ un ballon à fond rond chauffé avec colonne à garnissage et d´ un pont de distillation avec refroidisseur Liebig.
L´ extrait enrichi quitte la colonne par la tête est recueilli dans un réservoir.
La température du bas de colonne est enregistrée avec un capteur, affichée sous forme numérique et régulée à l´ aide d´ un régulateur PID.
La température en tête de la colonne de distillation est également enregistrée.
Comme système ternaire, de l'huile de colza est utilisée comme éluant, l´éthanol comme soluté et de l´ eau comme solvant.
Pour ce système ternaire les concentrations dans l´ extrait, le produit de tête et le produit de bas sont déterminées à l´ aide de la mesure de la densité.
Pour autres systèmes ternaires, la liste de livraison comprend un appareil de mesure de conductibilité.
d\fs16\lang1036 Le CE 620 permet de séparer les mélanges de liquides au moyen de l´ extraction liquide-liquide.
À partir du réservoir d´ alimentation, le mélange de liquides à séparer est refoulé à l´ aide d´ une pompe en bas de la colonne d´ extraction.
À cet endroit, il se déplace à contre-courant par rapport au solvant qui est transporté au moyen d'une pompe par le haut dans la colonne d´ extraction.
Le mélange à séparer est composé du soluté et de l´éluant.
L´é luant et le solvant ne sont pas solubles l´ un dans l´ autre.
Pour cette raison, une limite de phase se forme dans la colonne.
Celle-ci peut être ajustée et observée avec deux soupapes.
Le transfert du soluté dans le solvant a lieu dans la colonne.
Deux vannes à trois voies permettent d'utiliser le banc d'essai comme processus continu ou discontinu.
Une unité de distillation sert à l´ enrichissement du soluté dans l´ extrait.
Elle est composée d´ un ballon à fond rond chauffé avec colonne à garnissage et d´ un pont de distillation avec refroidisseur Liebig.
L´ extrait enrichi quitte la colonne par la tête est recueilli dans un réservoir.
La température du bas de colonne est enregistrée avec un capteur, affichée sous forme numérique et régulée à l´ aide d´ un régulateur PID.
La température en tête de la colonne de distillation est également enregistrée.
Comme système ternaire, de l'huile de colza est utilisée comme éluant, l´éthanol comme soluté et de l´ eau comme solvant.
Pour ce système ternaire les concentrations dans l´ extrait, le produit de tête et le produit de bas sont déterminées à l´ aide de la mesure de la densité.
Pour autres systèmes ternaires, la liste de livraison comprend un appareil de mesure de conductibilité.
Contenu didactique / Essais
- transfert dans le solvant d´ un composant d´ un mélange de liquides à deux composants par extraction
- transmission des résultats de bécher à l'échelle pilote
- enrichissement du soluté dans l´ extrait par distillation
- évaluation des processus de séparation par la mesure de la concentration et bilans masse
- influence de variantes d´ essais différentes sur les processus de séparation
Les grandes lignes
- séparation d´ un mélange de liquides par extraction liquide-liquide à contre-courant
- enrichissement de l´ extrait avec colonne de distillation intégrée
- fonctionnement possible comme processus continu et discontinu
- la construction et les matières permettent l´étude de différents systèmes ternaires
- ajustage et observation de la limite de phase possibles
Les caracté ristiques techniques
Colonnes
- extraction: diamètre: 40mm, hauteur: 1500mm
- distillation: diamètre: 30mm, hauteur: 415mm
Dispositif de chauffage de bas de colonne
- puissance: 1200W
Réservoirs
- alimentation et produit raffiné: chacun env. 30L
- solvant et extrait: chacun env. 15L
- produit de tête (distillation): 15L
- réservoir de bas de colonne distillation: env. 5L
Pompe d´ alimentation
- débit de refoulement max.: 1000mL/min
- hauteur de refoulement max.: 80m
Pompe de solvant
- débit de refoulement max.: 1200mL/min
- hauteur de refoulement max.: 10m
Pompe à jet d´ eau: vide final: env. 200mbar
Plages de mesure
- température: 1x 0...150ºC, 1x 0...120ºC
- débit: 2x 100...850ml/min ( Eau)
- pression: -1...0,6bar
- conductivité: 0...1990µS/cm
230V, 50Hz, 1 phase
- transfert dans le solvant d´ un composant d´ un mélange de liquides à deux composants par extraction
- transmission des résultats de bécher à l'échelle pilote
- enrichissement du soluté dans l´ extrait par distillation
- évaluation des processus de séparation par la mesure de la concentration et bilans masse
- influence de variantes d´ essais différentes sur les processus de séparation
Les grandes lignes
- séparation d´ un mélange de liquides par extraction liquide-liquide à contre-courant
- enrichissement de l´ extrait avec colonne de distillation intégrée
- fonctionnement possible comme processus continu et discontinu
- la construction et les matières permettent l´étude de différents systèmes ternaires
- ajustage et observation de la limite de phase possibles
Les caracté ristiques techniques
Colonnes
- extraction: diamètre: 40mm, hauteur: 1500mm
- distillation: diamètre: 30mm, hauteur: 415mm
Dispositif de chauffage de bas de colonne
- puissance: 1200W
Réservoirs
- alimentation et produit raffiné: chacun env. 30L
- solvant et extrait: chacun env. 15L
- produit de tête (distillation): 15L
- réservoir de bas de colonne distillation: env. 5L
Pompe d´ alimentation
- débit de refoulement max.: 1000mL/min
- hauteur de refoulement max.: 80m
Pompe de solvant
- débit de refoulement max.: 1200mL/min
- hauteur de refoulement max.: 10m
Pompe à jet d´ eau: vide final: env. 200mbar
Plages de mesure
- température: 1x 0...150ºC, 1x 0...120ºC
- débit: 2x 100...850ml/min ( Eau)
- pression: -1...0,6bar
- conductivité: 0...1990µS/cm
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids Liste de livraison comprend un appareil de mesure de conductibilité.
Contenu didactique / Essais
- transfert dans le solvant d´ un composant d´ un mélange de liquides à deux composants par extraction
- transmission des résultats de bécher à l'échelle pilote
- enrichissement du soluté dans l´ extrait par distillation
- évaluation des processus de séparation par la mesure de la concentration et bilans masse
- influence de variantes d´ essais différentes sur les processus de séparation
Les grandes lignes
- séparation d´ un mélange de liquides par extraction liquide-liquide à contre-courant
- enrichissement de l´ extrait avec colonne de distillation intégrée
- fonctionnement possible comme processus continu et discontinu
- la construction et les matières permettent l´étude de différents systèmes ternaires
- ajustage et observation de la limite de phase possibles
Les caracté ristiques techniques
Colonnes
- extraction: diamètre: 40mm, hauteur: 1500mm
- distillation: diamètre: 30mm, hauteur: 415mm
Dispositif de chauffage de bas de colonne
- puissance: 1200W
Réservoirs
- alimentation et produit raffiné: chacun env. 30L
- solvant et extrait: chacun env. 15L
- produit de tête (distillation): 15L
- réservoir de bas de colonne distillation: env. 5L
Pompe d´ alimentation
- débit de refoulement max.: 1000mL/min
- hauteur de refoulement max.: 80m
Pompe de solvant
- débit de refoulement max.: 1200mL/min
- hauteur de refoulement max.: 10m
Pompe à jet d´ eau: vide final: env. 200mbar
Plages de mesure
- température: 1x 0...150ºC, 1x 0...120ºC
- débit: 2x 100...850ml/min ( Eau)
- pression: -1...0,6bar
- conductivité: 0...1990µS/cm
230V, 50Hz, 1 phase
Dimensions et poids
Lxlxh: 1350x750x2150mm
Poids: env. 180kg
Né cessaire au fonctionnement
raccord d´ eau: 720L/h
Liste de livraison

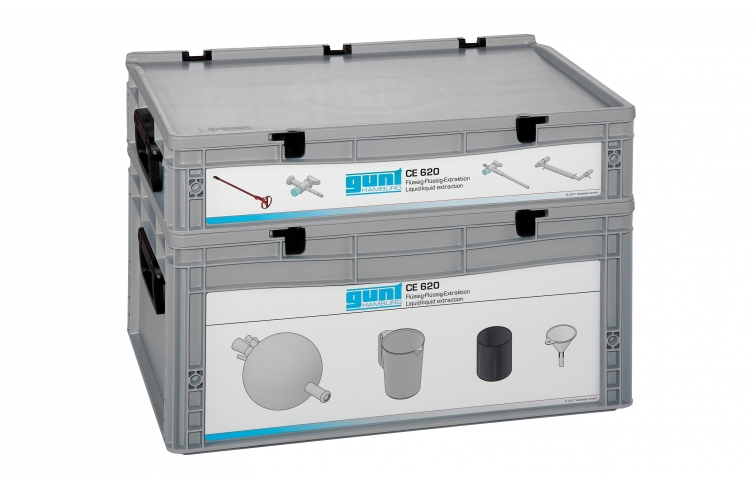

banc d'essai, 2 éprouvettes à pied, 1 gobelet gradué, 1 mobile d'agitation, 1 appareil de mesure de conductibilité, 1 jeu de flexibles, 1 documentation didactique
Contenu didactique / Essais
- transfert dans le solvant d´ un composant d´ un mélange de liquides à deux composants par extraction
- transmission des résultats de bécher à l'échelle pilote
- enrichissement du soluté dans l´ extrait par distillation
- évaluation des processus de séparation par la mesure de la concentration et bilans masse
- influence de variantes d´ essais différentes sur les processus de séparation
Les grandes lignes
- séparation d´ un mélange de liquides par extraction liquide-liquide à contre-courant
- enrichissement de l´ extrait avec colonne de distillation intégrée
- fonctionnement possible comme processus continu et discontinu
- la construction et les matières permettent l´étude de différents systèmes ternaires
- ajustage et observation de la limite de phase possibles
Les caracté ristiques techniques
Colonnes
- extraction: diamètre: 40mm, hauteur: 1500mm
- distillation: diamètre: 30mm, hauteur: 415mm
Dispositif de chauffage de bas de colonne
- puissance: 1200W
Réservoirs
- alimentation et produit raffiné: chacun env. 30L
- solvant et extrait: chacun env. 15L
- produit de tête (distillation): 15L
- réservoir de bas de colonne distillation: env. 5L
Pompe d´ alimentation
- débit de refoulement max.: 1000mL/min
- hauteur de refoulement max.: 80m
Pompe de solvant
- débit de refoulement max.: 1200mL/min
- hauteur de refoulement max.: 10m
Pompe à jet d´ eau: vide final: env. 200mbar
Plages de mesure
- température: 1x 0...150ºC, 1x 0...120ºC
- débit: 2x 100...850ml/min ( Eau)
- pression: -1...0,6bar
- conductivité: 0...1990µS/cm
230V, 50Hz, 1 phase
Dimensions et poids
Lxlxh: 1350x750x2150mm
Poids: env. 180kg
Né cessaire au fonctionnement
raccord d´ eau: 720L/h
Liste de livraison
banc d'essai, 2 éprouvettes à pied, 1 gobelet gradué, 1 mobile d'agitation, 1 appareil de mesure de conductibilité, 1 jeu de flexibles, 1 documentation didactique
Poids: 180 Kg Delai de livraison estimé : 16 semaines
