Ref: EWTGUST210
ST 210 Panneau pour analyse du comportement de robinets sanitaires (Réf. 066.21000)
Les robinets sanitaires pour la cuisine ou la salle de bains sont disponibles sous différentes formes et avec différentes fonctions.
Elles diffèrent par leurs propriétés, par exemple en termes de perte de charge ou de température de mélange.
Le ST 210 permet d´étudier la fonction et du comportement en fonctionnement des robinets sanitaires courantes comme les robinets mélangeur ou les robinets de chasse d´ eau.

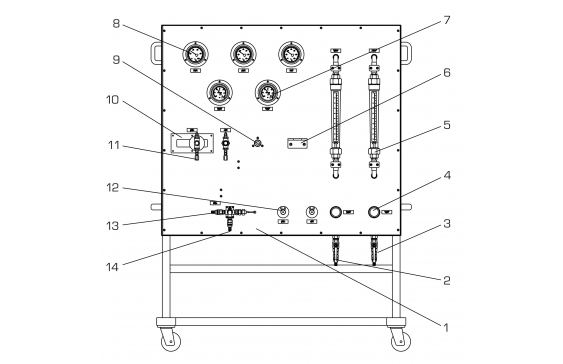

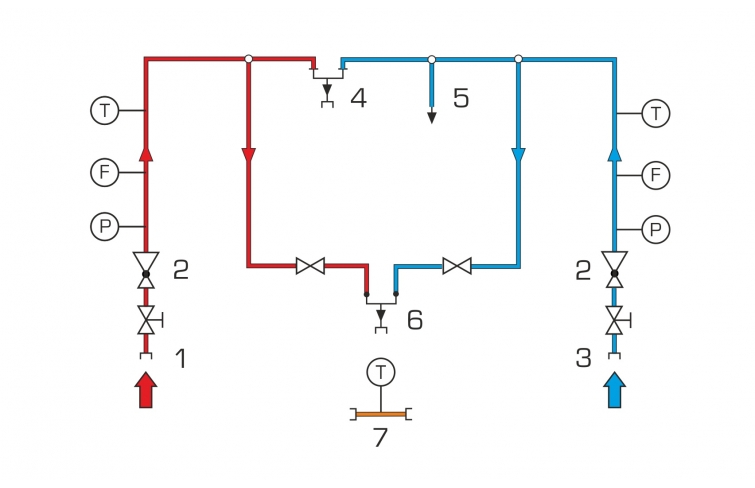

Le banc d´ essai dispose d´ un système ramifié de tuyaux avec un raccordement à l´ eau chaude et froide.
La pression de l´ eau est ajustée au moyen de soupapes de réduction de pression.

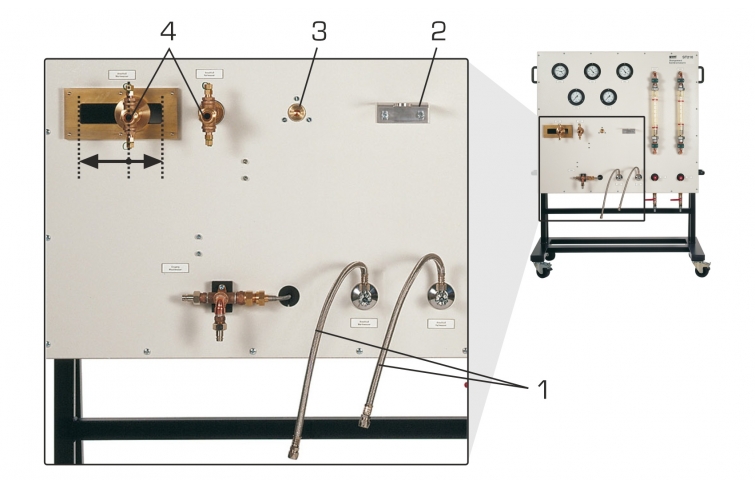

Pour le raccordement des robinets sanitaires, on dispose de tuyaux de raccordement flexibles, d´ un raccord mural mobile pour différentes tailles de robinets et d´ un raccord pour les robinets de chasse d´ eau.
Un robinet mélangeur mural, un robinet mélangeur sur pied et un robinet de chasse d´ eau sont compris dans la liste de livraison.
La flexibilité des possibilités de raccordement permet d´étudier également d´ autres produits.
Des capteurs de pression, de température et de débit sont présents dans l´ alimentation en eau froide et chaude.
Pour mesurer la température de mélange, un capteur de température est compris dans une section de tuyau séparée, qui est relié à l´évacuation de a robinetterie étudiée au moyen d´ un tuyau.
Elles diffèrent par leurs propriétés, par exemple en termes de perte de charge ou de température de mélange.
Le ST 210 permet d´étudier la fonction et du comportement en fonctionnement des robinets sanitaires courantes comme les robinets mélangeur ou les robinets de chasse d´ eau.
Le banc d´ essai dispose d´ un système ramifié de tuyaux avec un raccordement à l´ eau chaude et froide.
La pression de l´ eau est ajustée au moyen de soupapes de réduction de pression.
Pour le raccordement des robinets sanitaires, on dispose de tuyaux de raccordement flexibles, d´ un raccord mural mobile pour différentes tailles de robinets et d´ un raccord pour les robinets de chasse d´ eau.
Un robinet mélangeur mural, un robinet mélangeur sur pied et un robinet de chasse d´ eau sont compris dans la liste de livraison.
La flexibilité des possibilités de raccordement permet d´étudier également d´ autres produits.
Des capteurs de pression, de température et de débit sont présents dans l´ alimentation en eau froide et chaude.
Pour mesurer la température de mélange, un capteur de température est compris dans une section de tuyau séparée, qui est relié à l´évacuation de a robinetterie étudiée au moyen d´ un tuyau.
Contenu didactique / Essais
- familiarisation avec les robinets sanitaires
- robinets mélangeurs
robinet mural pour une douche
robinet sur pied comme robinet d´ eau
- robinet de chasse d´ eau
- étude de fonction et comportement en fonctionnement
- en combinaison avec des robinets sanitaires sanitaires additionnelles
comparaison de produits de différents fabricants
Les grandes lignes
- étude de la fonction et du comportement en fonctionnement des robinets sanitaires courantes
- robinet mélangeur mural, robinet mélangeur sur pied, robinet de chasse d´ eau
- possibilités de raccordement flexibles pour robinetteries supplémentaires
- familiarisation avec les robinets sanitaires
- robinets mélangeurs
robinet mural pour une douche
robinet sur pied comme robinet d´ eau
- robinet de chasse d´ eau
- étude de fonction et comportement en fonctionnement
- en combinaison avec des robinets sanitaires sanitaires additionnelles
comparaison de produits de différents fabricants
Les grandes lignes
- étude de la fonction et du comportement en fonctionnement des robinets sanitaires courantes
- robinet mélangeur mural, robinet mélangeur sur pied, robinet de chasse d´ eau
- possibilités de raccordement flexibles pour robinetteries supplémentaires
Caractéristiques techniques
Robinet de chasse d´ eau
- DN 20
- 1,2...5bar
Robinet mélangeur mural
- DN 15
- débit à 3bar: env. 21L/min
Robinet mélangeur sur pied
- débit à 3bar: env. 18L/min
Soupape de réduction de pression
- pression d´ entrée max.: 25bar
- pression de sortie: 1,5...6bar, jusqu´à 70ºC
Plages de mesure
- température: 2x 0...80ºC, 1x 0...100ºC
- pression: 2x 0...6bar
- débit: 2x 160...1600L/h
Robinet de chasse d´ eau
- DN 20
- 1,2...5bar
Robinet mélangeur mural
- DN 15
- débit à 3bar: env. 21L/min
Robinet mélangeur sur pied
- débit à 3bar: env. 18L/min
Soupape de réduction de pression
- pression d´ entrée max.: 25bar
- pression de sortie: 1,5...6bar, jusqu´à 70ºC
Plages de mesure
- température: 2x 0...80ºC, 1x 0...100ºC
- pression: 2x 0...6bar
- débit: 2x 160...1600L/h
Informations logistiques
Dimensions et poids
Lxlxh: 1300x700x1850mm
Poids: env. 120kg
Necessaire au fonctionnement Liste de livraison.
La flexibilité des possibilités de raccordement permet d´étudier également d´ autres produits.
Des capteurs de pression, de température et de débit sont présents dans l´ alimentation en eau froide et chaude.
Pour mesurer la température de mélange, un capteur de température est compris dans une section de tuyau séparée, qui est relié à l´évacuation de a robinetterie étudiée au moyen d´ un tuyau.
Contenu didactique / Essais
- familiarisation avec les robinets sanitaires
- robinets mélangeurs
robinet mural pour une douche
robinet sur pied comme robinet d´ eau
- robinet de chasse d´ eau
- étude de fonction et comportement en fonctionnement
- en combinaison avec des robinets sanitaires sanitaires additionnelles
comparaison de produits de différents fabricants
Les grandes lignes
- étude de la fonction et du comportement en fonctionnement des robinets sanitaires courantes
- robinet mélangeur mural, robinet mélangeur sur pied, robinet de chasse d´ eau
- possibilités de raccordement flexibles pour robinetteries supplémentaires
Les caracteristiques techniques
Robinet de chasse d´ eau
- DN 20
- 1,2...5bar
Robinet mélangeur mural
- DN 15
- débit à 3bar: env. 21L/min
Robinet mélangeur sur pied
- débit à 3bar: env. 18L/min
Soupape de réduction de pression
- pression d´ entrée max.: 25bar
- pression de sortie: 1,5...6bar, jusqu´à 70ºC
Plages de mesure
- température: 2x 0...80ºC, 1x 0...100ºC
- pression: 2x 0...6bar
- débit: 2x 160...1600L/h
Dimensions et poids
Lxlxh: 1300x700x1850mm
Poids: env. 120kg
Necessaire au fonctionnement
raccord d´ eau chaude et froide
drain
Liste de livraison
1 banc d´ essai
1 jeu de flexibles
1 jeu d´ accessoires
1 notice
Lxlxh: 1300x700x1850mm
Poids: env. 120kg
Necessaire au fonctionnement Liste de livraison.
La flexibilité des possibilités de raccordement permet d´étudier également d´ autres produits.
Des capteurs de pression, de température et de débit sont présents dans l´ alimentation en eau froide et chaude.
Pour mesurer la température de mélange, un capteur de température est compris dans une section de tuyau séparée, qui est relié à l´évacuation de a robinetterie étudiée au moyen d´ un tuyau.
Contenu didactique / Essais
- familiarisation avec les robinets sanitaires
- robinets mélangeurs
robinet mural pour une douche
robinet sur pied comme robinet d´ eau
- robinet de chasse d´ eau
- étude de fonction et comportement en fonctionnement
- en combinaison avec des robinets sanitaires sanitaires additionnelles
comparaison de produits de différents fabricants
Les grandes lignes
- étude de la fonction et du comportement en fonctionnement des robinets sanitaires courantes
- robinet mélangeur mural, robinet mélangeur sur pied, robinet de chasse d´ eau
- possibilités de raccordement flexibles pour robinetteries supplémentaires
Les caracteristiques techniques
Robinet de chasse d´ eau
- DN 20
- 1,2...5bar
Robinet mélangeur mural
- DN 15
- débit à 3bar: env. 21L/min
Robinet mélangeur sur pied
- débit à 3bar: env. 18L/min
Soupape de réduction de pression
- pression d´ entrée max.: 25bar
- pression de sortie: 1,5...6bar, jusqu´à 70ºC
Plages de mesure
- température: 2x 0...80ºC, 1x 0...100ºC
- pression: 2x 0...6bar
- débit: 2x 160...1600L/h
Dimensions et poids
Lxlxh: 1300x700x1850mm
Poids: env. 120kg
Necessaire au fonctionnement
raccord d´ eau chaude et froide
drain
Liste de livraison
1 banc d´ essai
1 jeu de flexibles
1 jeu d´ accessoires
1 notice
Poids: 120 Kg Delai de livraison estimé : 16 semaines
