Ref: EWTGUWP310
WP 310 Machine d'essais de traction et compression 50kN (Réf. 020.31000)
Avec interface PC USB et logiciel inclus
Elle consiste à tester mécaniquement des éprouvettes jusqu´à ce qu´ elles se cassent.
L´ essai des matériaux met à disposition des données de dureté, de rigidité et de résistance, qui sont reproductibles et quantifiées avec exactitude.
Le WP 310 et ses accessoires permettent la réalisation d´ essais destructifs des matériaux.
Grâce à la clarté du montage et à la facilité d´ utilisation, on peut observer tous les détails et les phases de l´ essai.
L´ appareil est suffisamment performant pour pouvoir réaliser des essais basés sur les standards industriels.
Des données techniques des matériaux et des lois fondamentales peuvent être vérifiées à l´ aide de valeurs de mesure que l´ on a déterminées soi-même.

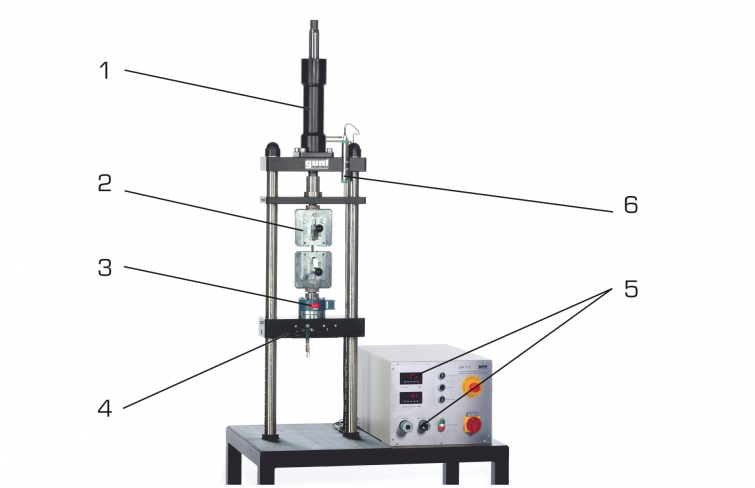

Le banc d´ essai vertical à entraînement hydraulique à génération de forces directe peut générer aussi bien des forces de traction que des forces de compression.
La traverse inférieure peut être déplacée par paliers pour l´ ajustage grossier de la hauteur.
Des logements cylindriques se trouvant sur les traverses permettent de changer facilement les accessoires.
Les nombreux accessoires permettent la réalisation d´ essais de traction, de compression, de dureté Brinell, de flexion, de cisaillement et d´ emboutissage.
Il est également possible de tester des ressorts à disques et des ressorts hélicoïdaux.
La force d'essai et l´ allongement des éprouvettes sont mesurés par des capteurs, puis affichés.

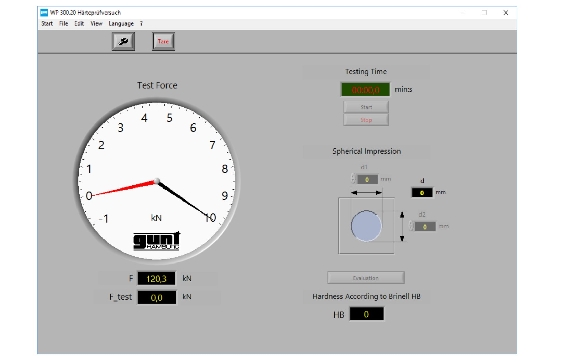

Les valeurs de mesure sont transmises vers un PC, afin d´ y être évaluées à l´ aide d´ un logiciel fourni.
- avec les accessoires
-- essai de traction
-- essai de compression
-- essai de dureté Brinell

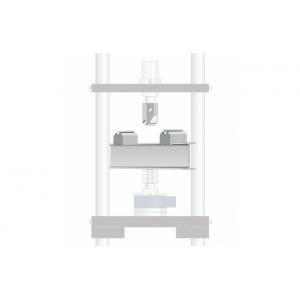

-- essai de flexion
-- essai de cisaillement
-- essai d´ emboutissage
-- test de ressort
Les grandes lignes
- banc d´ essai à entraînement hydraulique basé sur les standards industriels
- génération directe de forces de traction et de compression
- nombreux accessoires pour la réalisation d´ essais destructifs des matériaux
Zone de travail, lxh: 300x925mm
Génération hydraulique de la force d'essai
- force d'essai: 0...50kN
- pression max. du système: 175bar
- course de piston max.: 150mm
- vitesse de déplacement: 0...425mm/min
- pompe à engrenages
-- débit de refoulement max.: 1cm^3^/tour
-- puissance absorbée: 0,55kW
Measuring ranges
- force: 0...50kN
- déplacement: 0...150mm
230V, 50Hz, 1 phase
Lxlxh: 1080x830x2300mm
Poids: env. 330kg
Necessaire au fonctionnement
PC avec Windows recommandé
Liste de livraison
1 banc d´ essai
1 CD avec logiciel GUNT + câble USB
1 documentation didactique

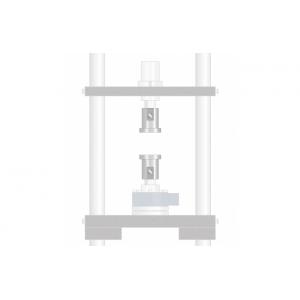

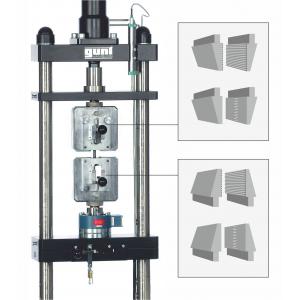

Ref: EWTGUWP310.05 WP 310.05 Mâchoires à coins pour éprouvettes de traction ronds et plats (Réf. 020.31005)

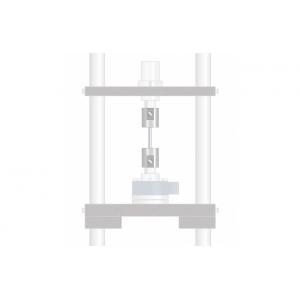

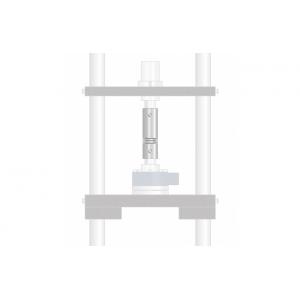

Ref: EWTGUWP310.06 WP 310.06 Mâchoires à vis pour éprouvettes de traction avec bouts filetés (Réf. 020.31006)

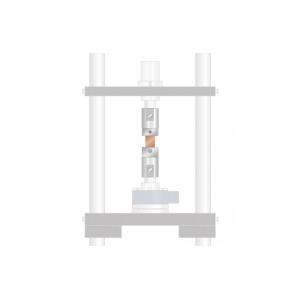

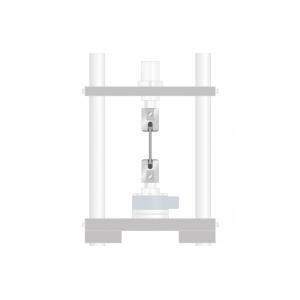

Ref: EWTGUWP310.07 WP 310.07 Portes-éprouvettes pour éprouvettes de traction en forme de haltère (Réf. 020.31007)

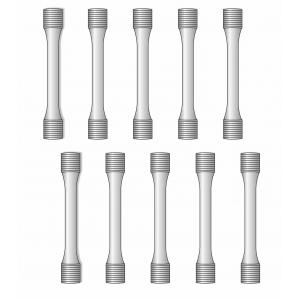

Ref: EWTGUWP310.11 WP 310.11 10 éprouvettes de traction B10x50 DIN 50125 M16 en acier (S235JRC+C) (Réf. 020.31011)

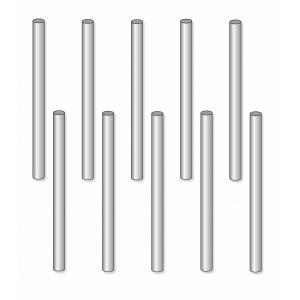

Ref: EWTGUWP310.12 WP 310.12 10 éprouvettes de traction F10x50 DIN 50125 en acier (S235JRC+C) (Réf. 020.31012) pour EWTGUWP 310.05
