Dans le domaine de la recherche et de lenseignement, les processus découlement sont souvent présentés sur des modèles simplifiés, par exemple des écoulements tubulaires, écoulements dans des canaux ouverts ou écoulements incidents sur des bâtiments.

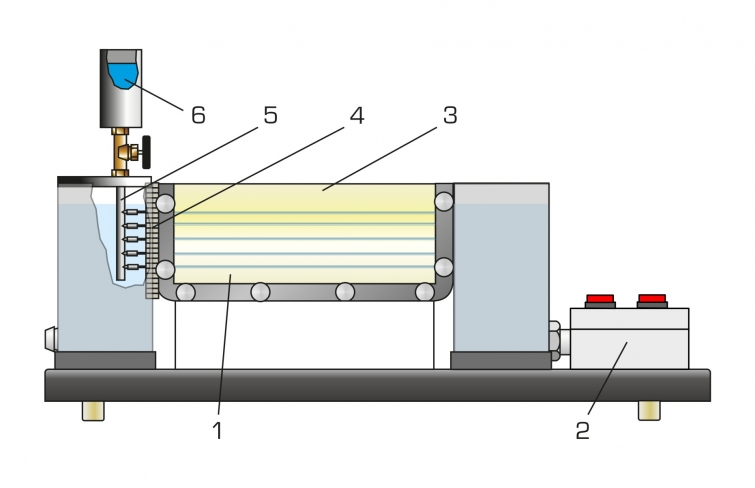

Le banc dessai HM 153 permet de visualiser les écoulements autour de corps, les écoulements tubulaires et les phénomènes découlement apparaissant dans les canaux ouverts.
Différents modèles sont fixés dans la section découlement.
Un produit de contraste, de lencre, sert à représenter les lignes de courant en couleur.
Larrière de la section découlement est éclairé.
Elle est munie dune plaque avant transparente.
Lécoulement dans des canaux ouverts est réalisé à laide de deux déversoirs. La profondeur de leau daval est ajustée par un autre déversoir.

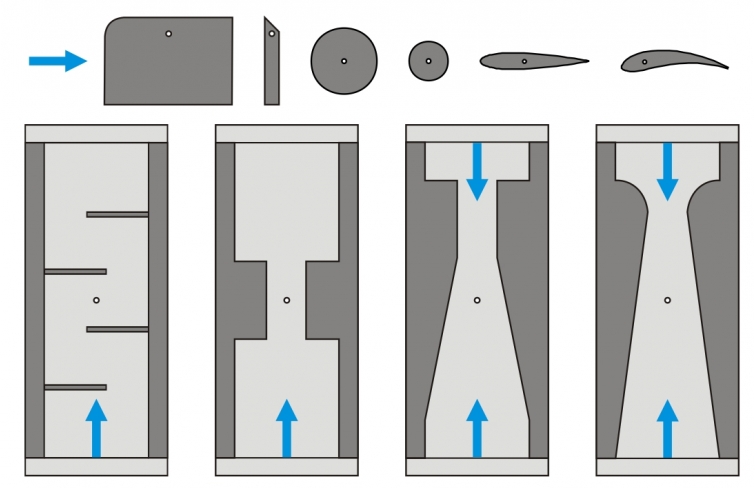

Lécoulement traversant est présenté sur trois modèles intervertibles avec changement de coupe transversale et sur le modèle faisceau tubulaire.

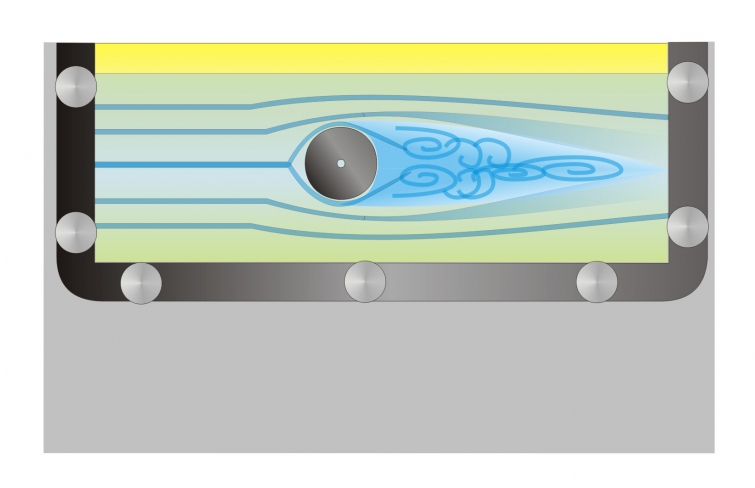

Les lignes de courant formées par lécoulement autour de corps sont présentées sur quatre corps de résistance.
Le banc dessai HM 153 contient un circuit deau fermé.
Alternativement, lappareil dessai peut aussi être opéré par le réseau du laboratoire.

Techniques > Mécanique des fluides > Écoulements autour de corps
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Principes de base physiques et propriétés des fluides

Poids: 25 Kg
Delai de livraison estimé : 16 semaines
