Ref: EWTGUHM450.02
HM 450.02 Turbine Francis (Réf. 070.45002) en complément au banc HM 450C
Modèle d'une turbine à réaction, aubes directrices réglables, mesure de la vitesse rotation, couple
La turbine Francis fait partie des turbines à réaction qui transforment lénergie de pression de leau en énergie cinétique dans le distributeur et dans le rotor.
Les turbines Francis sont utilisées à des hauteurs de chute moyennes et des débits deau élevés.
La puissance de la turbine Francis est ajustée par lajustage des aubes directrices.
En pratique, les turbines Francis sont utilisées dans des centrales hydroélectriques et des centrales à accumulation.
La turbine Francis HM 450.02 fait partie des accessoires du banc dessai HM 450C.

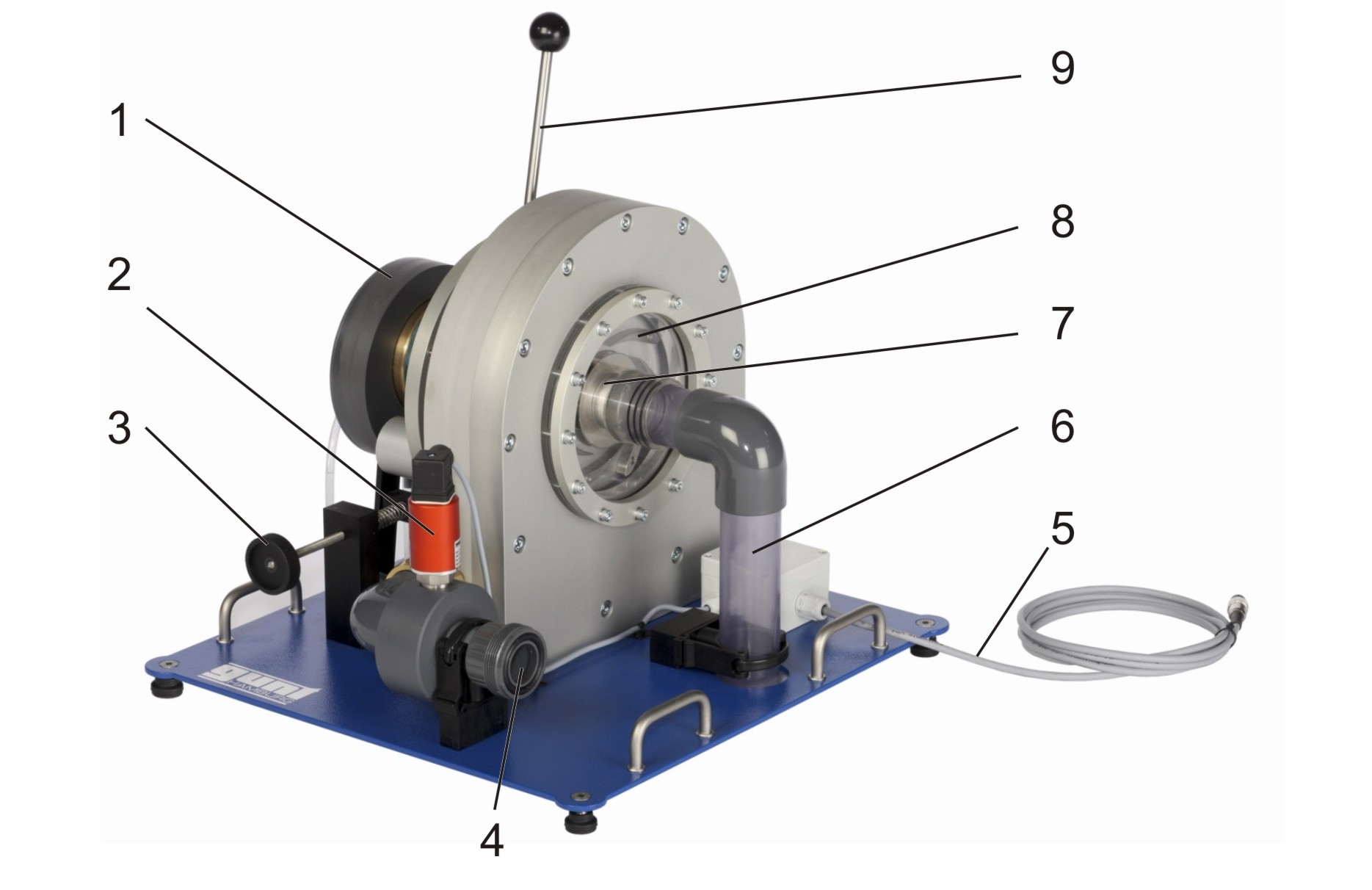

Lappareil dessai se compose dun rotor, du distributeur avec des aubes directrices ajustables, dun frein à bande ajustable pour solliciter la turbine et du carter en spirale avec de la paroi frontale transparente.
Ainsi, on peut observer lécoulement deau, le rotor et les aubes directrices pendant le fonctionnement.

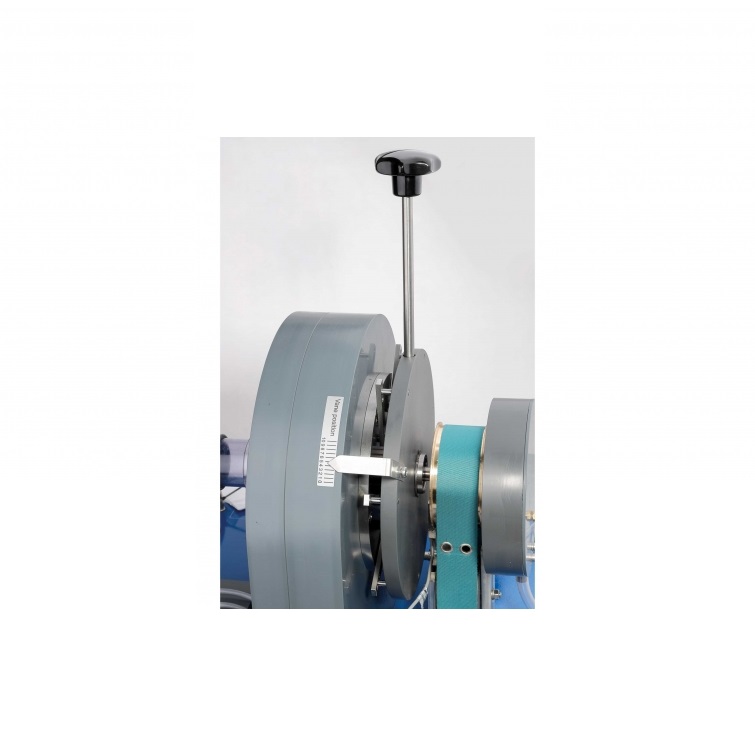

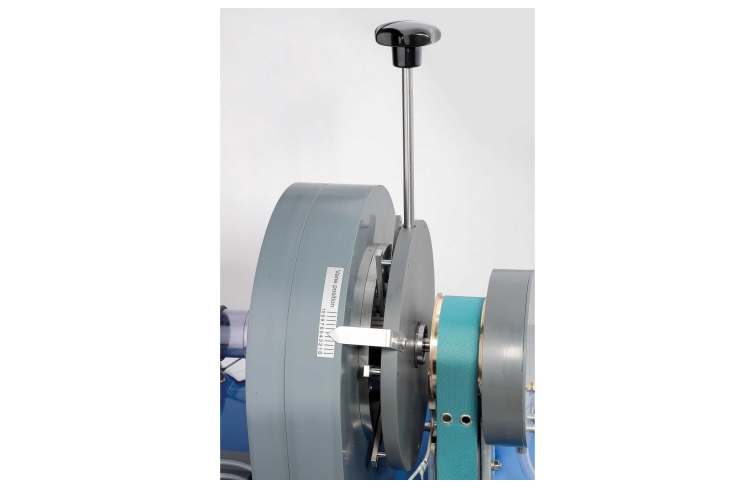

En ajustant les aubes directrices, on ajuste langle dincidence et la section transversale du débit à la vitesse de rotation et au rendement de la turbine.
La pression à lentrée de la turbine est mesurée au moyen dun capteur de pression.

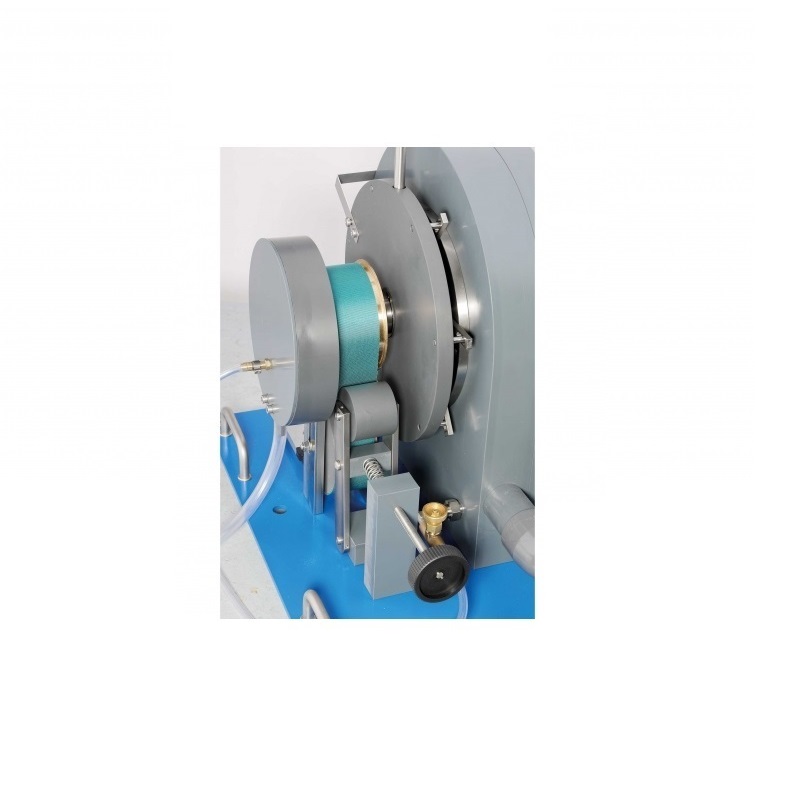

Un capteur de force et un capteur de vitesse de rotation sont placés au niveau du frein à bande.
Ainsi, il est possible de déterminer la puissance mécanique rendue par la turbine.
La vitesse de rotation, le couple et la pression sont affichés sur le coffret de commande de HM 450C et traités ultérieurement par le logiciel.

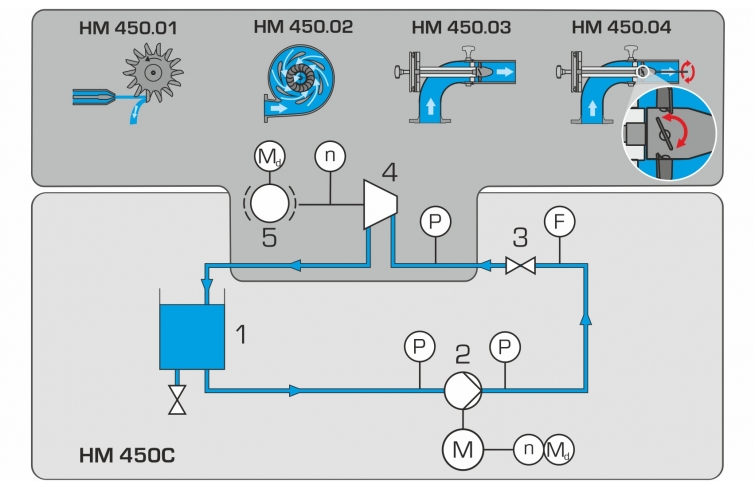

Lalimentation en eau et la mesure du débit sont réalisées par HM 450C.
Les turbines Francis sont utilisées à des hauteurs de chute moyennes et des débits deau élevés.
La puissance de la turbine Francis est ajustée par lajustage des aubes directrices.
En pratique, les turbines Francis sont utilisées dans des centrales hydroélectriques et des centrales à accumulation.
La turbine Francis HM 450.02 fait partie des accessoires du banc dessai HM 450C.
Lappareil dessai se compose dun rotor, du distributeur avec des aubes directrices ajustables, dun frein à bande ajustable pour solliciter la turbine et du carter en spirale avec de la paroi frontale transparente.
Ainsi, on peut observer lécoulement deau, le rotor et les aubes directrices pendant le fonctionnement.
En ajustant les aubes directrices, on ajuste langle dincidence et la section transversale du débit à la vitesse de rotation et au rendement de la turbine.
La pression à lentrée de la turbine est mesurée au moyen dun capteur de pression.
Un capteur de force et un capteur de vitesse de rotation sont placés au niveau du frein à bande.
Ainsi, il est possible de déterminer la puissance mécanique rendue par la turbine.
La vitesse de rotation, le couple et la pression sont affichés sur le coffret de commande de HM 450C et traités ultérieurement par le logiciel.
Lalimentation en eau et la mesure du débit sont réalisées par HM 450C.
Contenu didactique / Essais
- détermination de la puissance mécanique
- détermination du rendement

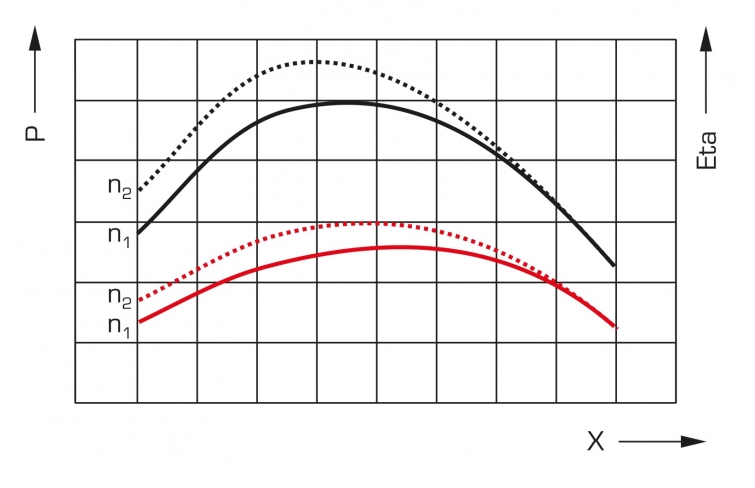

- enregistrement des courbes caractéristiques
- étude de l'influence de la position des aubes directrices sur la puissance
- triangles de vitesse
Les grandes lignes
- Turbine Francis avec zone de travail visible
- Circuit d'eau fermé et logiciel pour le traitement des données en utilisation avec le banc d'essai HM 450C
Les caractéristiques techniques
Turbine
- puissance: env. 350W à 1500min -1, 270L/min, H=15m
- vitesse de rotation max.: 3000min-1
rotor
- 11 aubes mobiles
- diamètre moyen: 60mm
distributeur
- 7 aubes directrices
- angle dattaque: 0…20°
Plages de mesure
- couple: 0…9,81Nm
- pression: 0…4bar abs.
- vitesse de rotation: 0…4000min-1
- détermination de la puissance mécanique
- détermination du rendement
- enregistrement des courbes caractéristiques
- étude de l'influence de la position des aubes directrices sur la puissance
- triangles de vitesse
Les grandes lignes
- Turbine Francis avec zone de travail visible
- Circuit d'eau fermé et logiciel pour le traitement des données en utilisation avec le banc d'essai HM 450C
Les caractéristiques techniques
Turbine
- puissance: env. 350W à 1500min -1, 270L/min, H=15m
- vitesse de rotation max.: 3000min-1
rotor
- 11 aubes mobiles
- diamètre moyen: 60mm
distributeur
- 7 aubes directrices
- angle dattaque: 0…20°
Plages de mesure
- couple: 0…9,81Nm
- pression: 0…4bar abs.
- vitesse de rotation: 0…4000min-1
Informations logistiques
Dimensions et poids
Lxlxh: 510x490x410mm
Poids: env. 38kg
Liste de livraison
1 appareil dessai
1 alimentation en eau
1 évacuation deau
1 documentation didactique
Lxlxh: 510x490x410mm
Poids: env. 38kg
Liste de livraison
1 appareil dessai
1 alimentation en eau
1 évacuation deau
1 documentation didactique
Poids: 38 Kg Delai de livraison estimé : 16 semaines
