RT 682 Régulation à variables multiples (Niveau, Température) dans réservoir agitateur (Réf.0806820)
réservoir agitateur chauffé avec récupération de la chaleur, régulation couplée de niveau et de temp
Le RT 682 permet détudier les situations complexes de la régulation à variables multiples en se fondant sur la pratique.
Le modèle utilisé est une application typique issue du génie des procédés: une réaction chimique déroule dans un réservoir agitateur chauffé.
Les réactifs entrant dans le réservoir agitateur sont préchauffés afin daugmenter le rendement énergétique avec les produits sortants.
Leau est utilisée comme produit et réactif.

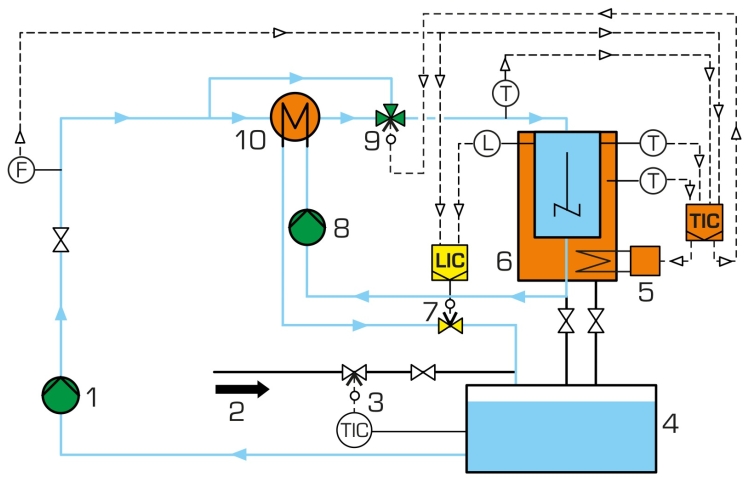

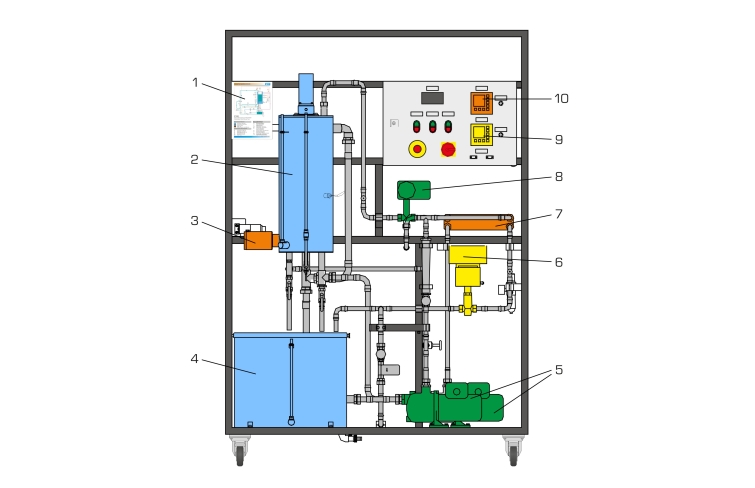

Une pompe refoule le réactif dun réservoir collecteur vers le réservoir agitateur via un échangeur de chaleur.
Le réactif est préchauffé à laide dun échangeur de chaleur.
Un dispositif de chauffage placé dans le double paroi permet de régler la température du réservoir agitateur.
Une autre pompe refoule le produit chauffé du réservoir agitateur vers le réservoir collecteur via léchangeur de chaleur. Léchangeur de chaleur est ponté par une dérivation dans larrivée.
Une vanne motorisée à 3 voies ajuste le rapport entre le débit chauffé dans léchangeur de chaleur et le débit dans la dérivation.
Il sagit dun autre moyen de régler la température dans le réservoir agitateur.
Une vanne de régulation modifie le débit dans de lécoulement et donc le niveau dans le réservoir agitateur.
La température et le niveau sont des grandeurs qui dépendent lune de lautre, ce qui rend cette régulation à variables multiples complexe.
Deux régulateurs sont disponibles en tant que régulateur de température et régulateur de niveau.

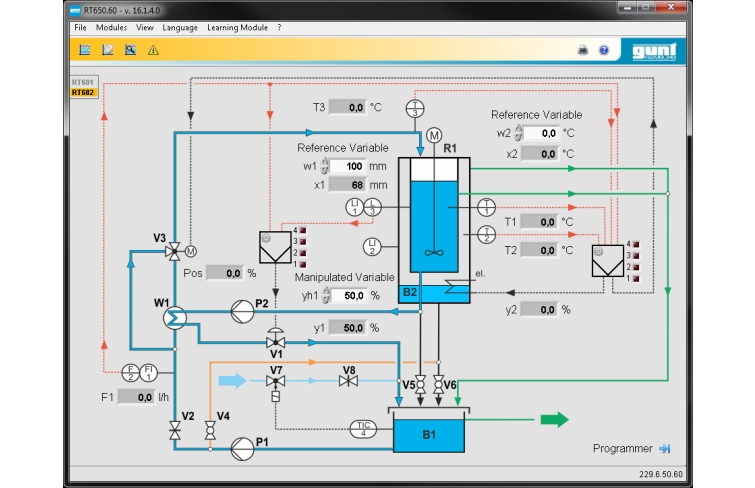

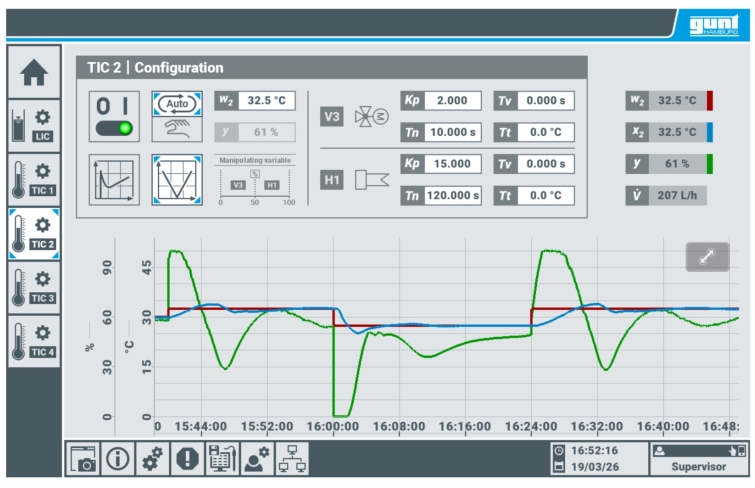

Les régulateurs sont configurés et paramétrés via lAPI à écran tactile.
LAPI permet également denregistrer les variables de processus. Via lAPI, les valeurs de mesure peuvent être enregistrées en interne.
Grâce à un routeur intégré, le banc dessai peut être alternativement commandé et exploité par un dispositif terminal. Linterface utilisateur peut également être affichée sur des terminaux supplémentaires (screen mirroring).
Laccès aux valeurs de mesure enregistrées est possible à partir des terminaux via WLAN avec routeur intégré/ connexion LAN au réseau propre au client.
Le modèle utilisé est une application typique issue du génie des procédés: une réaction chimique déroule dans un réservoir agitateur chauffé.
Les réactifs entrant dans le réservoir agitateur sont préchauffés afin daugmenter le rendement énergétique avec les produits sortants.
Leau est utilisée comme produit et réactif.
Une pompe refoule le réactif dun réservoir collecteur vers le réservoir agitateur via un échangeur de chaleur.
Le réactif est préchauffé à laide dun échangeur de chaleur.
Un dispositif de chauffage placé dans le double paroi permet de régler la température du réservoir agitateur.
Une autre pompe refoule le produit chauffé du réservoir agitateur vers le réservoir collecteur via léchangeur de chaleur. Léchangeur de chaleur est ponté par une dérivation dans larrivée.
Une vanne motorisée à 3 voies ajuste le rapport entre le débit chauffé dans léchangeur de chaleur et le débit dans la dérivation.
Il sagit dun autre moyen de régler la température dans le réservoir agitateur.
Une vanne de régulation modifie le débit dans de lécoulement et donc le niveau dans le réservoir agitateur.
La température et le niveau sont des grandeurs qui dépendent lune de lautre, ce qui rend cette régulation à variables multiples complexe.
Deux régulateurs sont disponibles en tant que régulateur de température et régulateur de niveau.
Les régulateurs sont configurés et paramétrés via lAPI à écran tactile.
LAPI permet également denregistrer les variables de processus. Via lAPI, les valeurs de mesure peuvent être enregistrées en interne.
Grâce à un routeur intégré, le banc dessai peut être alternativement commandé et exploité par un dispositif terminal. Linterface utilisateur peut également être affichée sur des terminaux supplémentaires (screen mirroring).
Laccès aux valeurs de mesure enregistrées est possible à partir des terminaux via WLAN avec routeur intégré/ connexion LAN au réseau propre au client.
Contenu didactique / Essais
- régulation couplée de niveau et de température
- régulation de niveau avec
régulateur PID
compensation de perturbation
- régulation de température
avec régulateur deux points
régulateur PID
avec régulateur split range
avec régulation-limitation (override control)
via une vanne motorisée avec position prédéfinie
- enregistrement des réponses à un échelon
Les grandes lignes
régulation à variables multiples conforme à la pratique: de la régulation de température et de niveau
application typique issue du génie des procédés avec récupération de la chaleur
régulateurs configurables
commande de linstallation par API intégré avec acquisition des données
Les caractéristiques techniques
API: Weintek cMT3108XP
Réservoir agitateur: 15L, réservoir collecteur: 70L
2 pompes
- débit de refoulement max.: env. 60L/min
- hauteur de refoulement max.: env. 20m
Surface de léchangeur de chaleur: env. 0,8m2
Puissance du dispositif de chauffage: env. 2kW
Régulateur de température et régulateur de niveau paramétrables comme: régulateur P, PI ou PID, régulateur tout ou rien
Plages de mesure
- débit: 60…640L/h
- température: 0…100°C
- niveau: 0…1000mm
230V, 50Hz, 1 phase
- régulation couplée de niveau et de température
- régulation de niveau avec
régulateur PID
compensation de perturbation
- régulation de température
avec régulateur deux points
régulateur PID
avec régulateur split range
avec régulation-limitation (override control)
via une vanne motorisée avec position prédéfinie
- enregistrement des réponses à un échelon
Les grandes lignes
régulation à variables multiples conforme à la pratique: de la régulation de température et de niveau
application typique issue du génie des procédés avec récupération de la chaleur
régulateurs configurables
commande de linstallation par API intégré avec acquisition des données
Les caractéristiques techniques
API: Weintek cMT3108XP
Réservoir agitateur: 15L, réservoir collecteur: 70L
2 pompes
- débit de refoulement max.: env. 60L/min
- hauteur de refoulement max.: env. 20m
Surface de léchangeur de chaleur: env. 0,8m2
Puissance du dispositif de chauffage: env. 2kW
Régulateur de température et régulateur de niveau paramétrables comme: régulateur P, PI ou PID, régulateur tout ou rien
Plages de mesure
- débit: 60…640L/h
- température: 0…100°C
- niveau: 0…1000mm
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1200x800x1900mm
Poids: env. 245kg
Nécessaire pour le fonctionnement
raccord deau: min. 600L/h
raccord dair comprimé: 3…10bar
Lxlxh: 1200x800x1900mm
Poids: env. 245kg
Nécessaire pour le fonctionnement
raccord deau: min. 600L/h
raccord dair comprimé: 3…10bar
