Ref: EWTGUWP300.20
WP 300.20 système d'acquisition USB, 2 capteurs, logiciels pour machine d'essais WP 300 (Réf. 020.30
Cette acquisition de données est un complément à lappareil dessai WP 300.
Lacquisition de données supporte des essais de traction, des essais de compression, des essais de dureté Brinell, des essais de cisaillement et la détermination du module délasticité pendant lessai de flexion.
Le système de mesure consiste dun capteur de pression pour la mesure des forces, dun potentiomètre linéaire pour la mesure de déplacement et dun amplificateur de mesure avec connexion USB pour le raccord au PC.

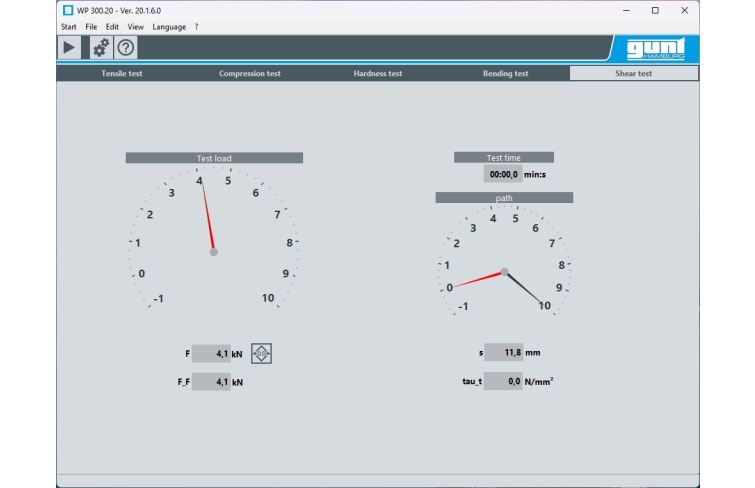

Les valeurs mesurées sont évaluées dans le logiciel.
Des diagrammes peuvent être enregistrés, mémorisés et imprimés.
En plus il est possible dimprimer des protocoles dessai complets selon DIN pour les essais de traction et de compression.

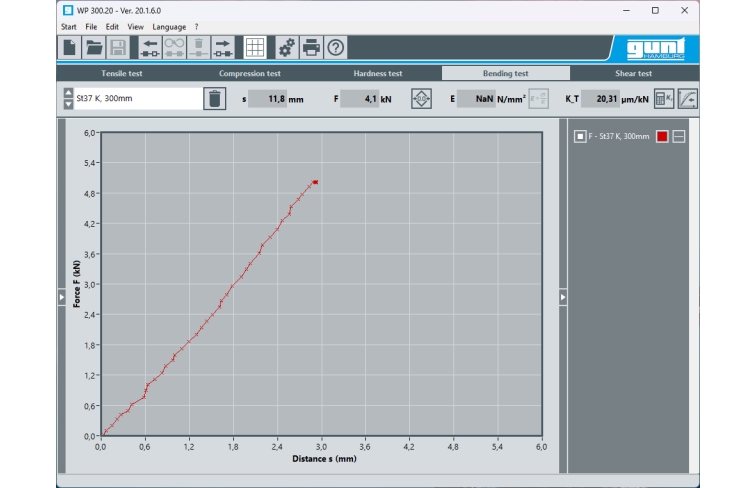

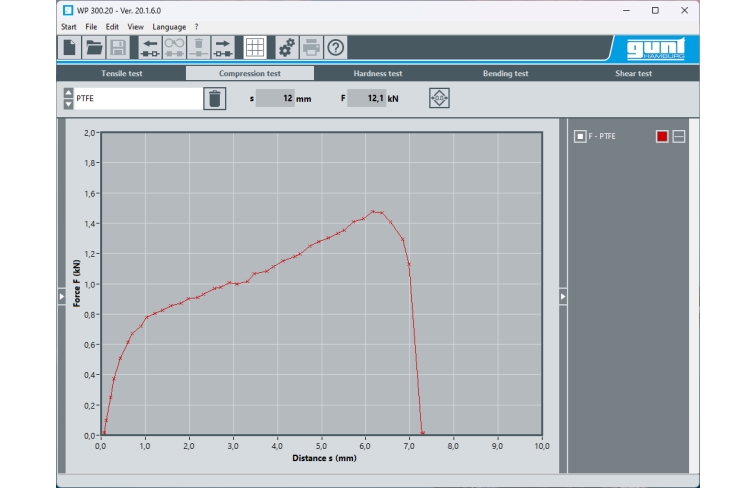

Jusquà dix diagrammes force-allongement peuvent être visualées simultanément.
Les diagrammes contrainte-déformation sont affichés en temps réel.
Lacquisition de données supporte des essais de traction, des essais de compression, des essais de dureté Brinell, des essais de cisaillement et la détermination du module délasticité pendant lessai de flexion.
Le système de mesure consiste dun capteur de pression pour la mesure des forces, dun potentiomètre linéaire pour la mesure de déplacement et dun amplificateur de mesure avec connexion USB pour le raccord au PC.
Les valeurs mesurées sont évaluées dans le logiciel.
Des diagrammes peuvent être enregistrés, mémorisés et imprimés.
En plus il est possible dimprimer des protocoles dessai complets selon DIN pour les essais de traction et de compression.
Jusquà dix diagrammes force-allongement peuvent être visualées simultanément.
Les diagrammes contrainte-déformation sont affichés en temps réel.
Contenu didactique / Essais
- essais supportés: essais de traction, essais de compression, essais de dureté Brinell, détermination du module d'élasticité pendant l'essai de flexion, essais de cisaillement
- enregistrement de diagrammes force-allongement ou de diagrammes contrainte-déformation
- des protocoles d'essai complets selon DIN (essais de traction et de compression)
- préparation, visualisation et mémorisation des données
Les grandes lignes
- Acquisition électronique des données et évaluation dans le cadre des essais sur matériaux
Les caractéristiques techniques
Capteur de pression pour la mesure des forces
- 0...100bar
Capteur de déplacement
- 0...50mm
Amplificateur de mesure avec raccordement USB
- entrée: 0...5V
- résolution: 12bits
- essais supportés: essais de traction, essais de compression, essais de dureté Brinell, détermination du module d'élasticité pendant l'essai de flexion, essais de cisaillement
- enregistrement de diagrammes force-allongement ou de diagrammes contrainte-déformation
- des protocoles d'essai complets selon DIN (essais de traction et de compression)
- préparation, visualisation et mémorisation des données
Les grandes lignes
- Acquisition électronique des données et évaluation dans le cadre des essais sur matériaux
Les caractéristiques techniques
Capteur de pression pour la mesure des forces
- 0...100bar
Capteur de déplacement
- 0...50mm
Amplificateur de mesure avec raccordement USB
- entrée: 0...5V
- résolution: 12bits
Informations logistiques
Dimensions et poids
Lxlxh: 225x200x75mm (amplificateur de mesure)
Poids: env. 5kg
Nécessaire au fonctionnement
PC avec Windows
Liste de livraison
1 capteur de pression
1 capteur de déplacement
1 amplificateur de mesure
1 logiciel GUNT + câble USB
1 notice
Accessoires requis
WP 300 Essai des matériaux, 20kN
Lxlxh: 225x200x75mm (amplificateur de mesure)
Poids: env. 5kg
Nécessaire au fonctionnement
PC avec Windows
Liste de livraison
1 capteur de pression
1 capteur de déplacement
1 amplificateur de mesure
1 logiciel GUNT + câble USB
1 notice
Accessoires requis
WP 300 Essai des matériaux, 20kN
Poids: 5 Kg Delai de livraison estimé : 5 semaines
