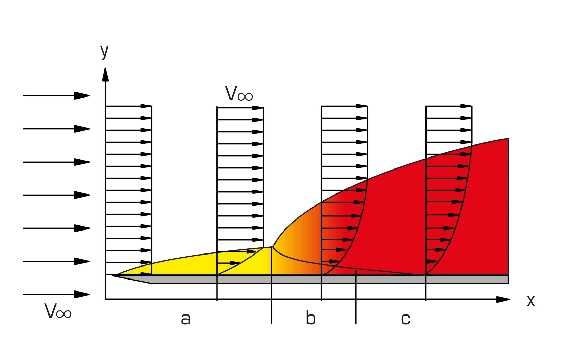

Lorsque des corps sont soumis à un écoulement incident, les fluides comme par exemple lair adhèrent à la surface du corps et forment une couche dite limite.
Le type découlement généré dans la couche limite - laminaire ou à turbulences - a une grande influence sur la résistance.
Les données fournies par létude de la couche limite sont prises en compte dans la construction des ailes porteuses (aéronautique), des pales de turbine (construction de turbines) ainsi que de la coque des bateaux, du gouvernail et des ailes dhélice (construction maritime).
Lappareil dessai HM 170.24 permet - en liaison avec la soufflerie HM 170 - danalyser la couche limite dune plaque de surface plane.
La plaque est alors déposée dans la section de mesure de la soufflerie.
Lair sécoule alors le long de la plaque.
Pour présenter linfluence de la structure superficielle sur la couche limite, deux plaques de rugosité différente sont mises à disposition.

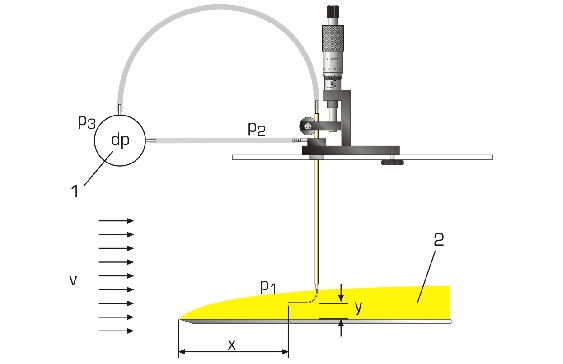

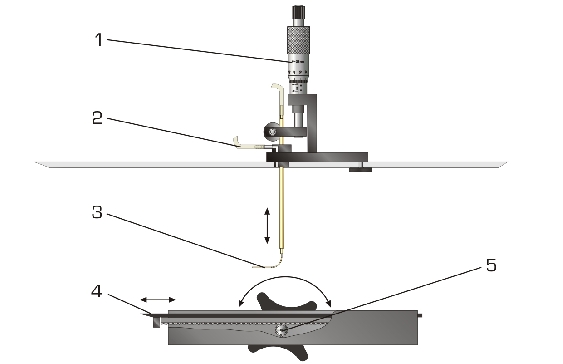

Un tube de Pitot ajustable en hauteur à laide dune vis micrométrique, mesure les pressions totales à différents écarts de la surface de la plaque.
La plaque est ajustable horizontalement de manière à pouvoir enregistrer les pressions totales, dans le sens de lécoulement.
Un point de mesure supplémentaire permet denregistrer la pression statique.
Les deux points de mesure sont raccordés à un manomètre.
La vitesse est calculée à partir de la pression dynamique affichée.
Pour laffichage de la pression, les appareils suivants sont disponibles en option: manomètre à tube incliné inclus dans le HM 170, manomètre à 16 tubes HM 170.50, manomètre de pression différentielle HM 170.53 ou le système dacquisition de données HM 170.60.
Les valeurs de la pression dynamique en fonction de la distance du tube Pitot à lavant de la plaque sont représentées graphiquement à laide du système dacquisition des données HM 170.60 et de lappareil de mesure électronique du déplacement HM 170.61.

Poids: 5 Kg
Delai de livraison estimé : 12 semaines
