La soufflerie ouverte est l'appareil classique utilisé pour les essais réalisés sur les écoulements aérodynamiques.
Le modèle à analyser reste au repos. Le fluide est mis en mouvement pour générer l'écoulement autour de corps désiré.

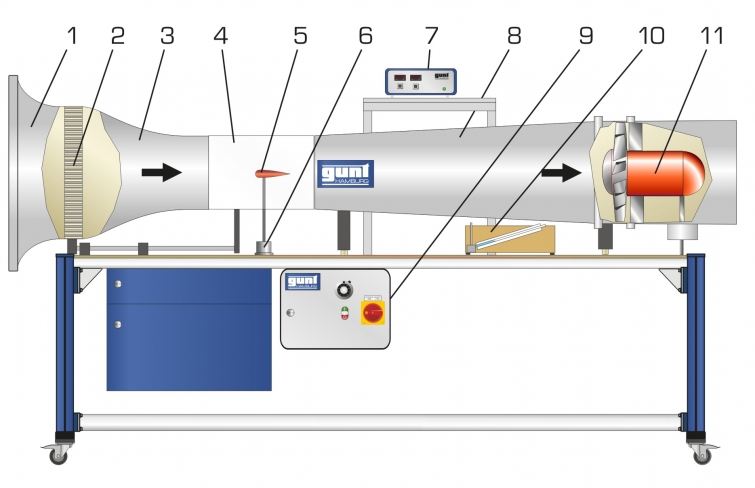

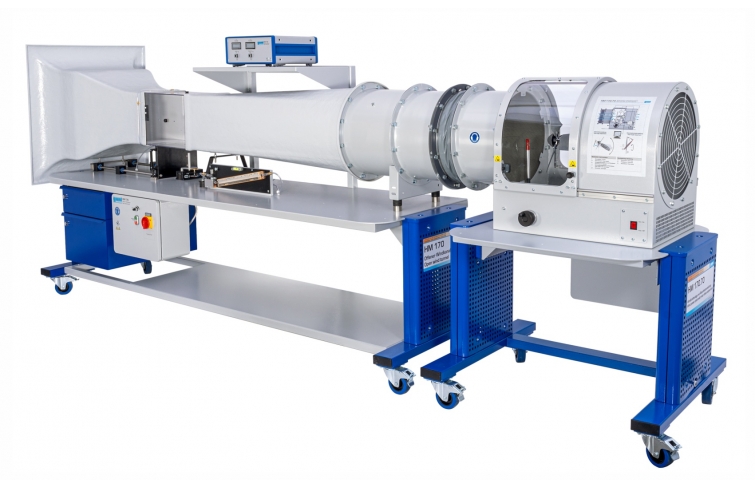

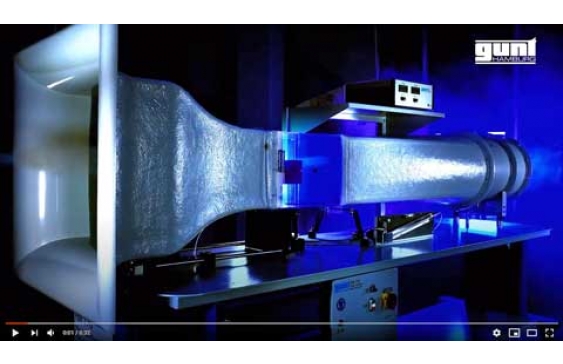

Le HM 170 est une soufflerie ouverte de type "Eiffel".
Il permet de présenter et de mesurer les propriétés aérodynamiques de différents modèles.
Pour ce faire, l'air environnant est aspiré et accéléré.
Sur une section de mesure, l'air produit un écoulement autour du corps du modèle, par ex. une aile.
Ensuite, l'air est décéléré dans un diffuseur, puis libéré dans l'environnement par un ventilateur.
Le contour de la buse spécialement mis au point et un redresseur d'écoulement assurent une distribution uniforme de la vitesse, avec de faibles turbulences dans la section de mesure fermée.
La coupe transversale d'écoulement générée dans la section de mesure est carrée.
Le ventilateur axial intégré au système, avec système d'aubes directrices en aval et entraînement à vitesse variable, dispose d'une haute efficacité énergétique, alliée à un rendement élevé.
Dans cette soufflerie ouverte, l'air peut atteindre des vitesses allant jusqu'à 28m/s.

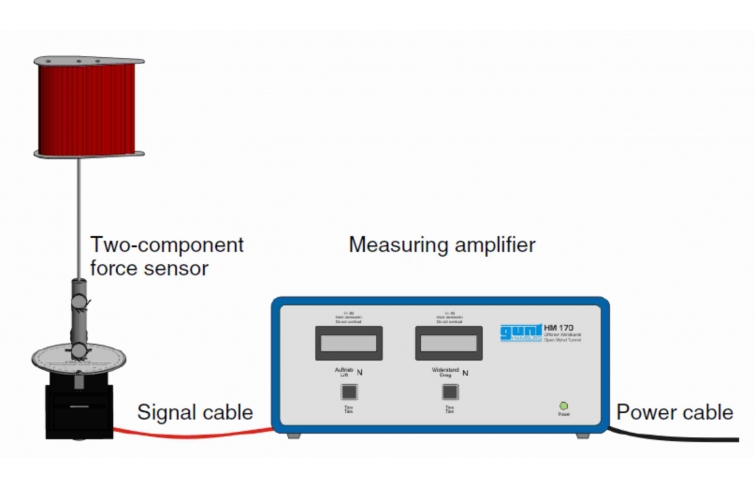

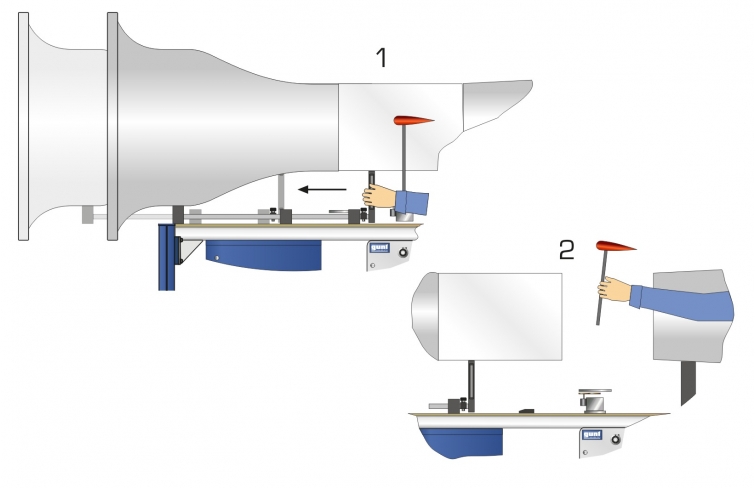

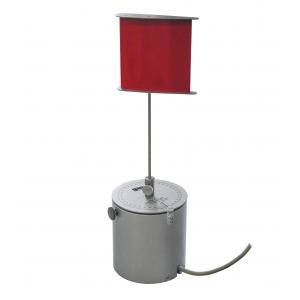

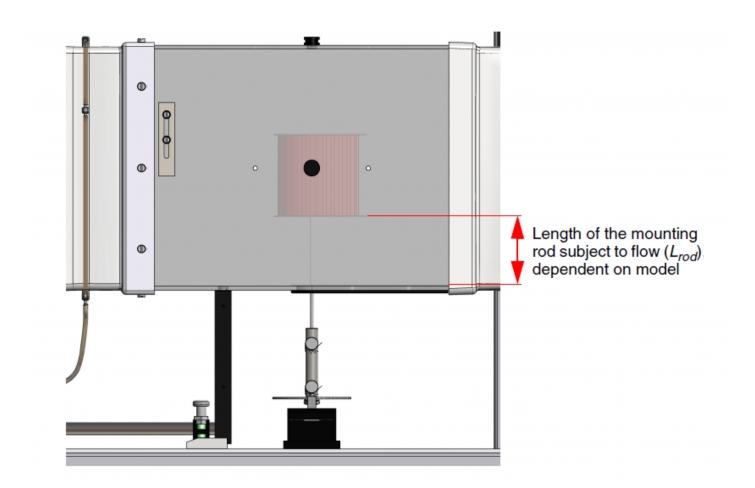

La soufflerie ouverte est équipée d'un capteur électronique de force à 2 composants électronique.

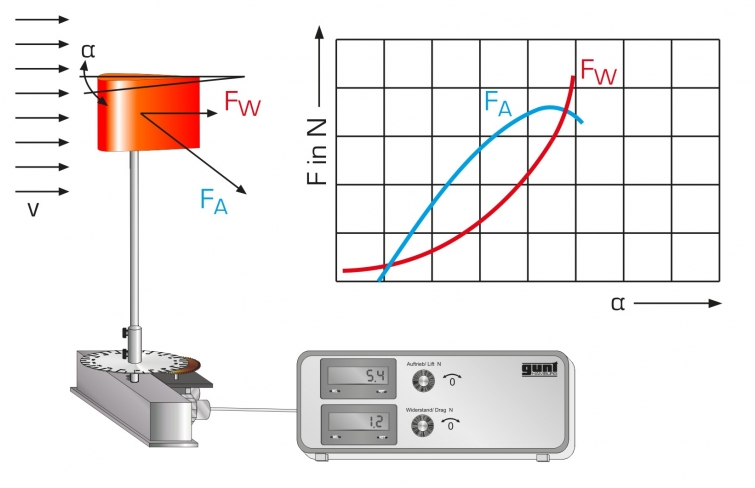

Il enregistre la portance et la résistance qui sont affichées numériquement.

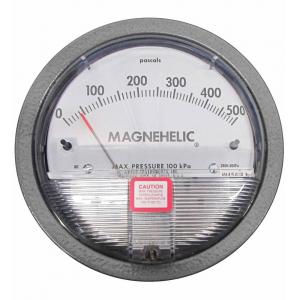

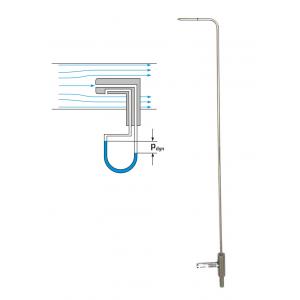

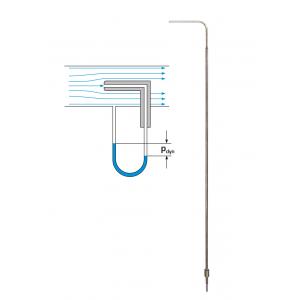

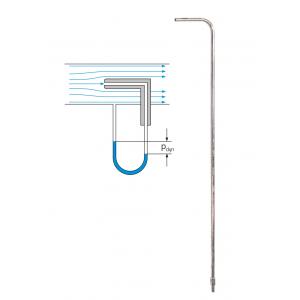

La vitesse de l'air atteinte dans la section de mesure est affichée sur le manomètre à tube incliné.

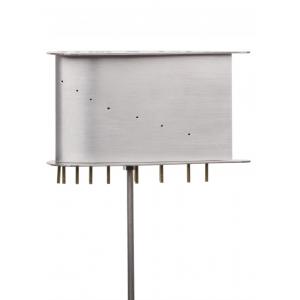

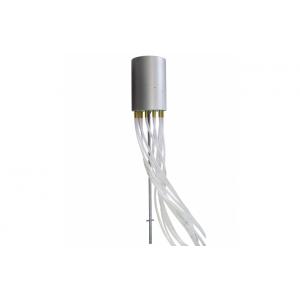

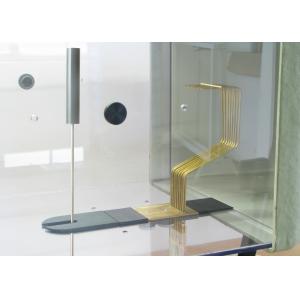

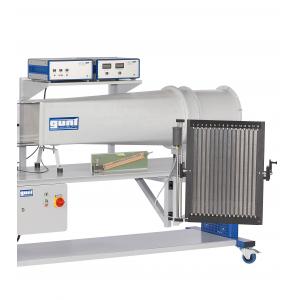

Pour mesurer les évolutions de pression sur les profils de corps, nous recommandons le manomètre à tubes HM 170.50.

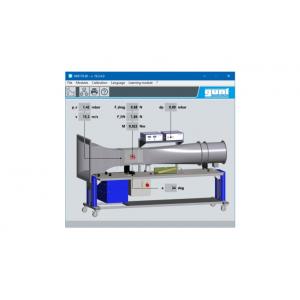

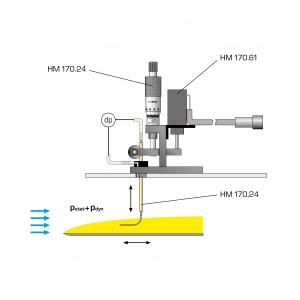

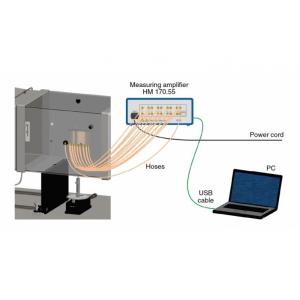

À l'aide du système d'acquisition des données HM 170.60, les mesures de la pression, le déplacement, l'angle, la vitesse et la force sont transmises à un PC pour y être analysées par le logiciel.

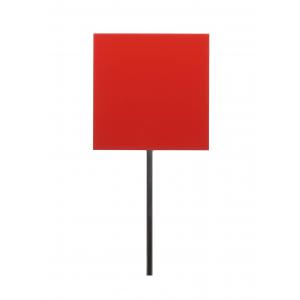

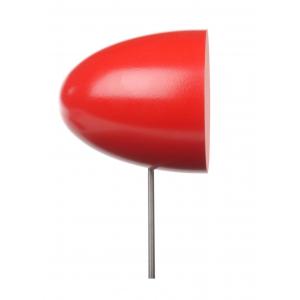

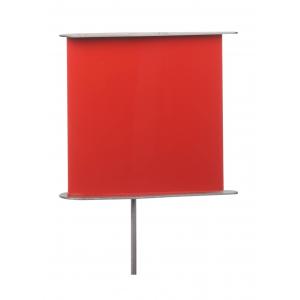

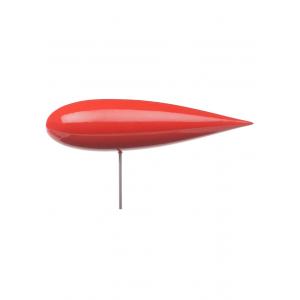

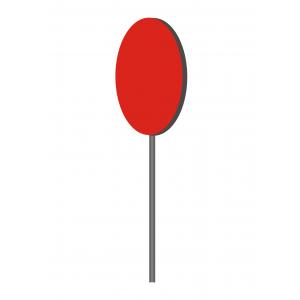

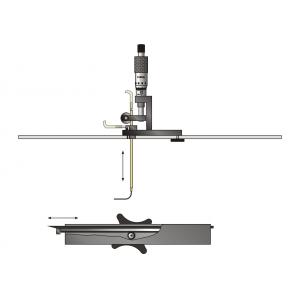

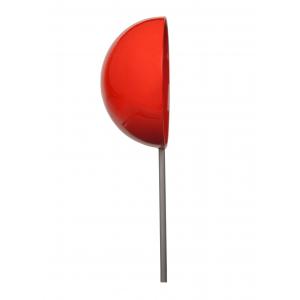

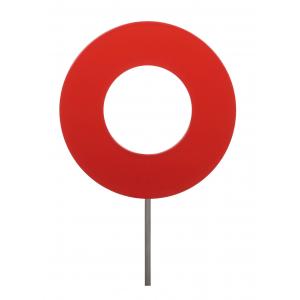

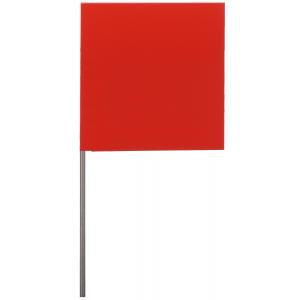

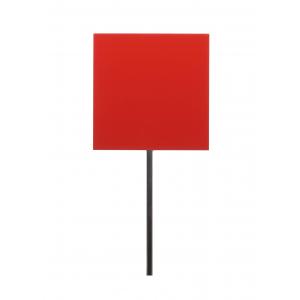

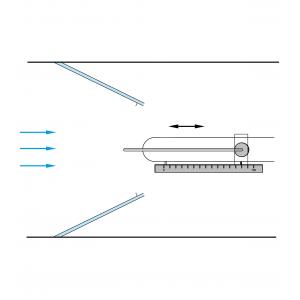

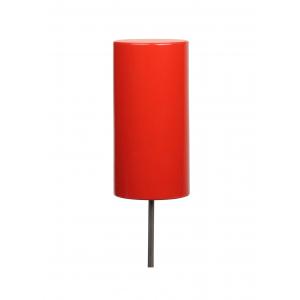

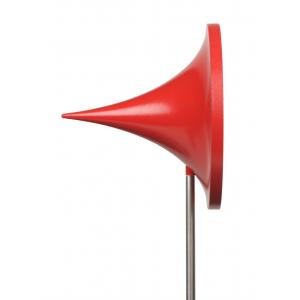

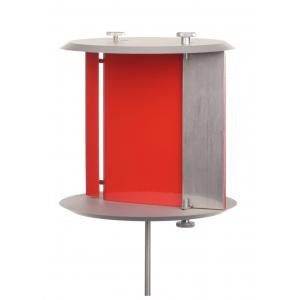

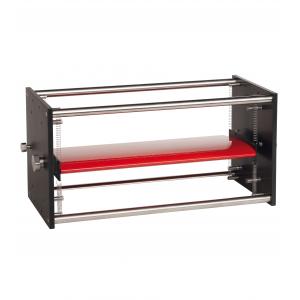

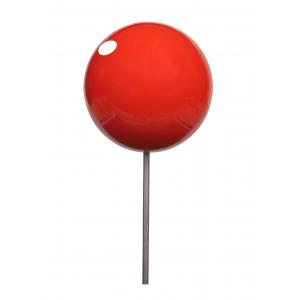

Divers accessoires permettent de réaliser de nombreux essais, comme par exemple: mesures de la portance, répartitions de la pression, analyse de la couche limite ou visualisation des lignes de courant.
