HM 421 Banc d’essai turbine Kaplan, 4 aubes mobiles (Réf. 070.42100)
distributeur avec aubes directrices réglables, avec interface PC USB et logiciel inclus
Les turbines à eau sont des turbomachines qui servent à transformer lénergie de leau en énergie mécanique.
Dans la plupart des cas, elles sont utilisées pour entraîner des génératrices pour la production électrique.
La turbine à hélice est une turbine à réaction à traversée axiale.
Elle présente une vitesse de rotation spécifique élevée et convient pour dimportants débits deau et des hauteurs de chute faibles à moyennes.
Par conséquent, la turbine à hélice est utilisée comme turbine à eau «classique» dans les centrales hydroélectriques.
Le HM 421 permet détudier le comportement caractéristique dune turbine à hélice à simple réglage en fonctionnement.

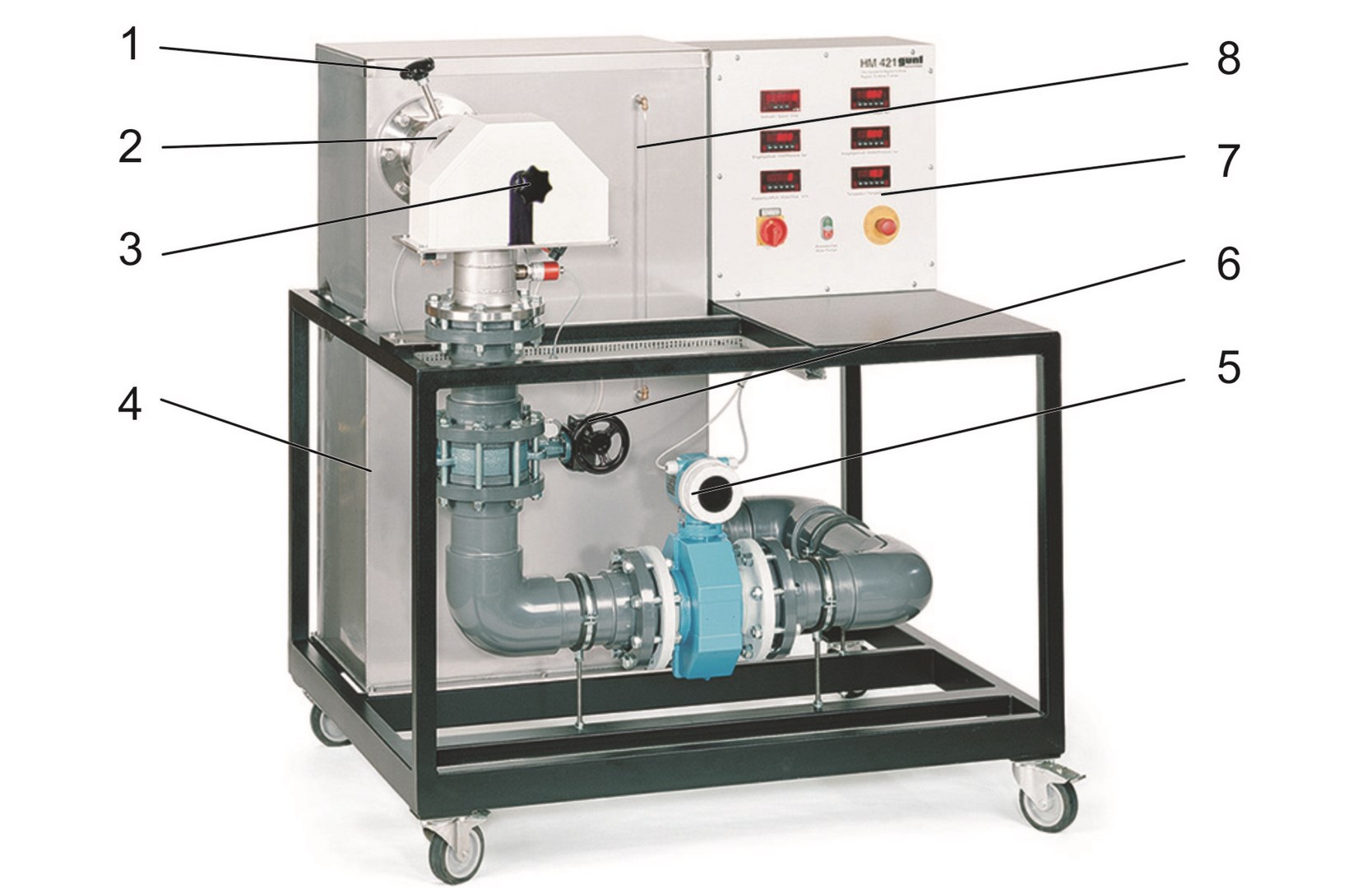

Le banc dessai comporte un circuit deau fermé avec réservoir, une pompe submersible et une vanne papillon pour ajuster le débit.

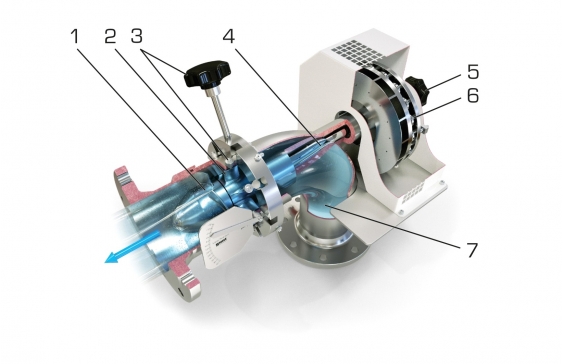

En ajustant les aubes directrices, on modifie langle découlement vers le rotor et ainsi la puissance de la turbine.
Un frein à courants de Foucault sans usure sert à solliciter la turbine.
La vitesse de rotation est mesurée sans contact physique à laide dun capteur de déplacement inductif sur larbre de la turbine.
Pour déterminer la puissance de la turbine, le frein à courants de Foucault est équipé dun capteur de force pour mesurer le couple de rotation.

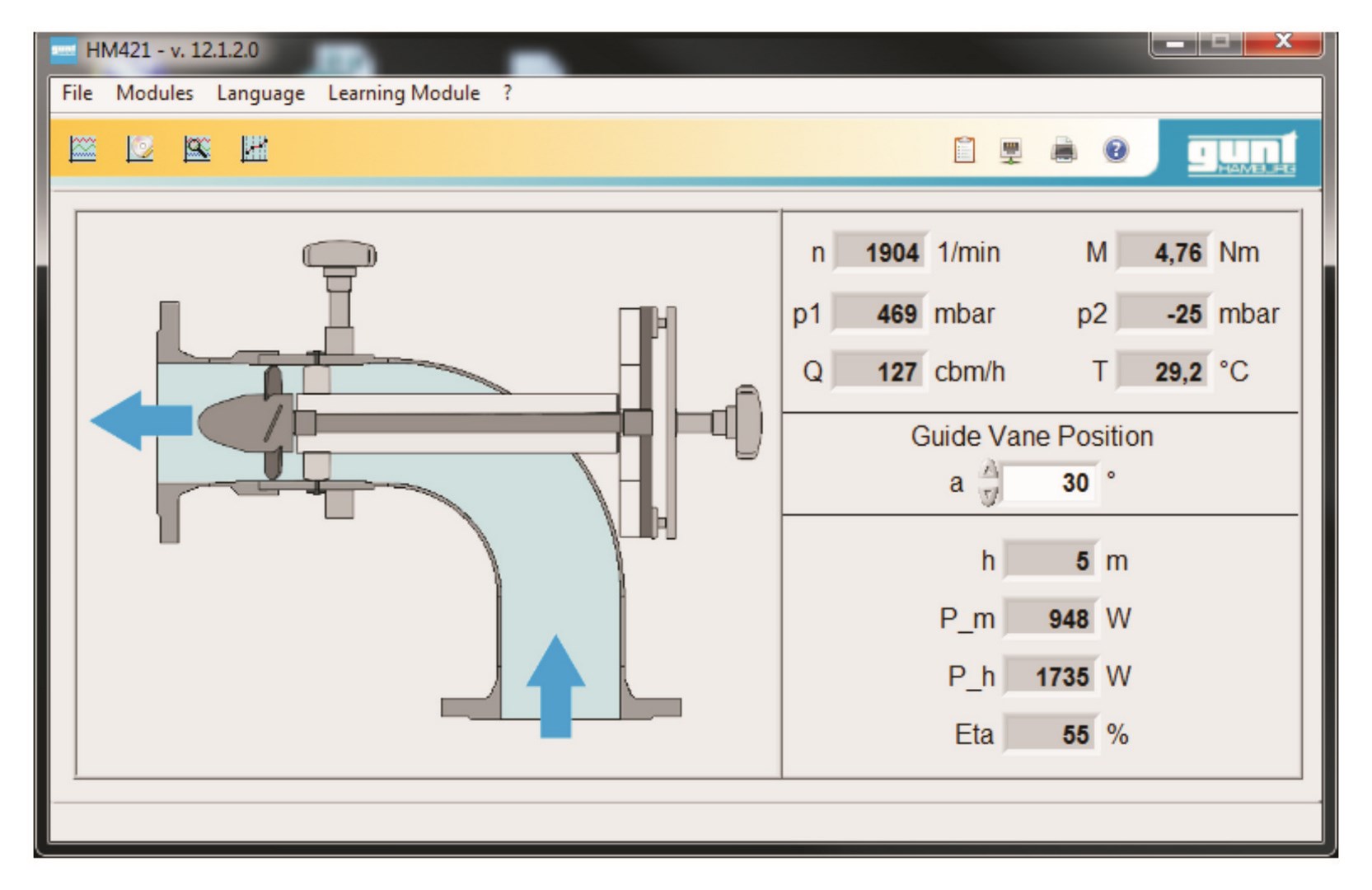

Les valeurs de pression en entrée et en sortie de la turbine ainsi que la température et le débit sont mesurés par des capteurs. Les valeurs mesurées sont affichées de manière numérique et traitées ultérieurement sur PC. Ici, les données de puissance de la turbine étudiée sont calculées et représentées par des courbes caractéristiques.
Dans la plupart des cas, elles sont utilisées pour entraîner des génératrices pour la production électrique.
La turbine à hélice est une turbine à réaction à traversée axiale.
Elle présente une vitesse de rotation spécifique élevée et convient pour dimportants débits deau et des hauteurs de chute faibles à moyennes.
Par conséquent, la turbine à hélice est utilisée comme turbine à eau «classique» dans les centrales hydroélectriques.
Le HM 421 permet détudier le comportement caractéristique dune turbine à hélice à simple réglage en fonctionnement.
Le banc dessai comporte un circuit deau fermé avec réservoir, une pompe submersible et une vanne papillon pour ajuster le débit.
En ajustant les aubes directrices, on modifie langle découlement vers le rotor et ainsi la puissance de la turbine.
Un frein à courants de Foucault sans usure sert à solliciter la turbine.
La vitesse de rotation est mesurée sans contact physique à laide dun capteur de déplacement inductif sur larbre de la turbine.
Pour déterminer la puissance de la turbine, le frein à courants de Foucault est équipé dun capteur de force pour mesurer le couple de rotation.
Les valeurs de pression en entrée et en sortie de la turbine ainsi que la température et le débit sont mesurés par des capteurs. Les valeurs mesurées sont affichées de manière numérique et traitées ultérieurement sur PC. Ici, les données de puissance de la turbine étudiée sont calculées et représentées par des courbes caractéristiques.
Contenu didactique / Essais
- détermination des courbes de puissance à des vitesses de rotation différentes
puissance hydraulique
puissance mécanique
- détermination de la hauteur de chute
- détermination du rendement de la turbine
- étude de linfluence de la position des aubes directrices sur la puissance et le rendement
Les grandes lignes
- grandeurs caractéristiques dune turbine à hélice

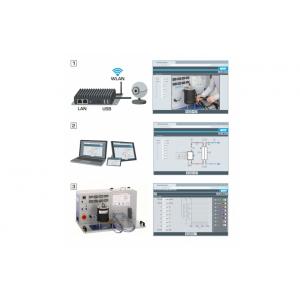

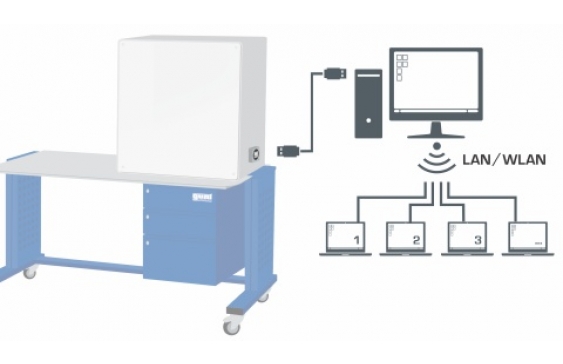

- aubes directrices réglables pour ajuster la * capacité de mise en réseau: observer, acquérir,
évaluer des essais via le réseau propre au client
Les caractéristiques techniques
Turbine à hélice, distributeur
- puissance max.: 1000W
- vitesse de rotation max.: 3700min-1
8 aubes directrices réglables: -15°…45°
- Ø extérieur: 120mm, Ø intérieur: 60mm
Rotor, 4 aubes fixes
Ø extérieur: 120mm, Ø intérieur: 60mm, inclinaison: 80mm
Pompe submersible avec moteur
-débit de refoulement max.: 250m3/h
- hauteur de refoulement max.: 11m
- puissance nominale: 3,1kW
Réservoir: env. 350L
Plages de mesure
- température: 0…100°C
- pression (à lentrée de la turbine): 0…1bar rel.
- pression (à la sortie de la turbine): -1…0,6bar rel.
- débit: 13…200m3/h
- couple de rotation: 0…10Nm
- vitesse de rotation: 0…6500min-1
400V, 50Hz, 3 phases
- détermination des courbes de puissance à des vitesses de rotation différentes
puissance hydraulique
puissance mécanique
- détermination de la hauteur de chute
- détermination du rendement de la turbine
- étude de linfluence de la position des aubes directrices sur la puissance et le rendement
Les grandes lignes
- grandeurs caractéristiques dune turbine à hélice
- aubes directrices réglables pour ajuster la * capacité de mise en réseau: observer, acquérir,
évaluer des essais via le réseau propre au client
Les caractéristiques techniques
Turbine à hélice, distributeur
- puissance max.: 1000W
- vitesse de rotation max.: 3700min-1
8 aubes directrices réglables: -15°…45°
- Ø extérieur: 120mm, Ø intérieur: 60mm
Rotor, 4 aubes fixes
Ø extérieur: 120mm, Ø intérieur: 60mm, inclinaison: 80mm
Pompe submersible avec moteur
-débit de refoulement max.: 250m3/h
- hauteur de refoulement max.: 11m
- puissance nominale: 3,1kW
Réservoir: env. 350L
Plages de mesure
- température: 0…100°C
- pression (à lentrée de la turbine): 0…1bar rel.
- pression (à la sortie de la turbine): -1…0,6bar rel.
- débit: 13…200m3/h
- couple de rotation: 0…10Nm
- vitesse de rotation: 0…6500min-1
400V, 50Hz, 3 phases
Informations logistiques
Dimensions et poids
Lxlxh: 1450x1250x1650mm
Poids: env. 430kg
Nécessaire pour le fonctionnement
PC avec Windows recommandé
Lxlxh: 1450x1250x1650mm
Poids: env. 430kg
Nécessaire pour le fonctionnement
PC avec Windows recommandé
